导网表了,多了个gnd脚

录入:edatop.com    点击:

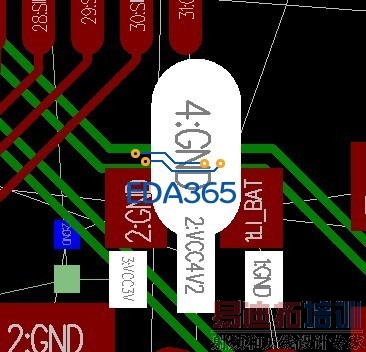

如下图,4脚应该是空脚,和2脚连一起的,不知怎么就成了gnd了,求解决方法,删掉4脚的飞线就所有的gnd都没了,无奈了

是不是元件没做好啊

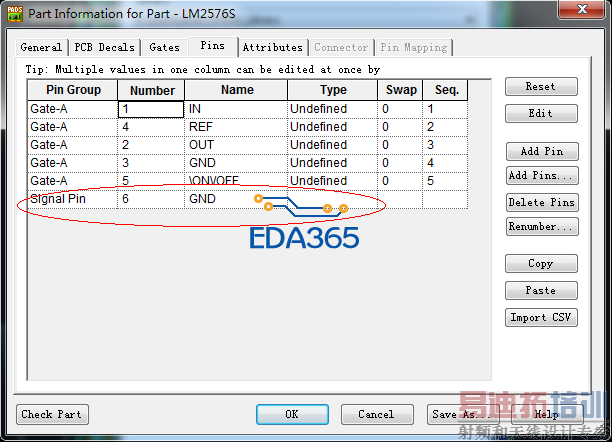

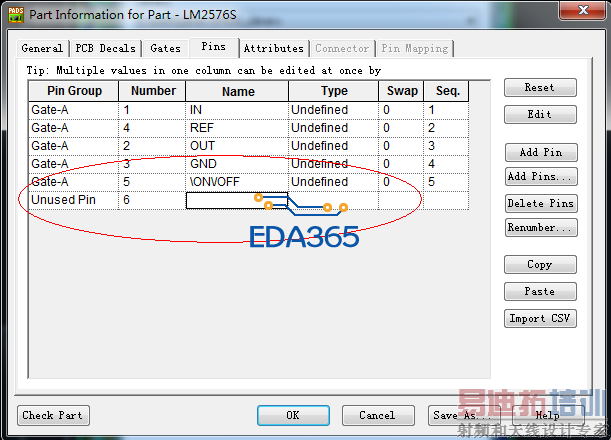

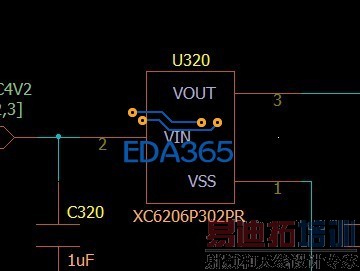

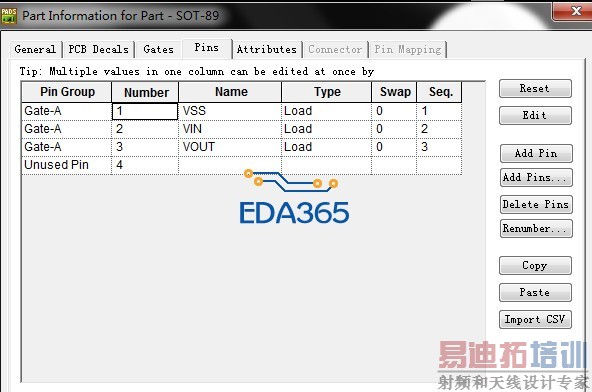

1、把封装改成3个脚的,4脚的用铜皮和2脚Associate 2、看一下原理图上是不是有4个脚,是不是指定GND

封装和以前用的是一样的,就这个这样,纠结啊

weijun98047 发表于 2012-10-24 16:53

工具bug吧?

flywinder 发表于 2012-10-24 17:18



你先把这个器件换成其它三个脚的器件,把4脚网络去掉,再换成现在的封装,试一下!

dali618 发表于 2012-10-24 17:22

没有啊,一导进来就这样了
