动态斜率——电源测试您所忽视的问题( 1)

在做电源的响应速度测试时，负载处于动态功能进行测试。但是负载的动态参数中的上升斜率和下降斜率是怎么来的呢

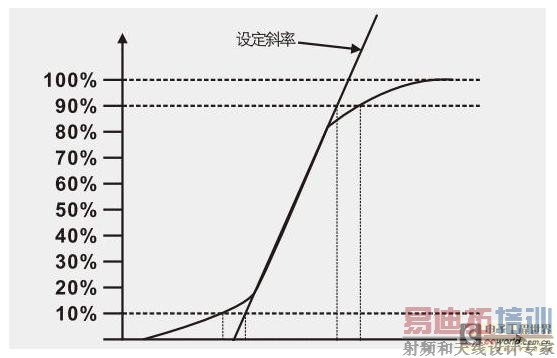

首先，斜率本身定义为曲线的切线。也就是说，是指负载两个状态切换时变化的最大速度。但是在波形测量中，测试某个点的斜率是不容易实现的，所以，示波器等波形测量仪器、信号发生器等信号发生装置把斜率的测量定义为10%到90%的变化值除以变化时间。稍高端示波器会自动帮您进行卡位和测量。

如图所示：

斜率的误差：示波器的带宽的定义，比如100M，就是示波器会对于高于100M的信号的幅值有超过3dB的衰减。探头等的带宽定义也是如此。所以一般测量，对于幅值，斜率的测量，3dB的误差实在允许范围内的。对频率，时间的精度要求较高。如果对波形的控制没有精确度标注的情况下，一般默认为±3dB，也就是±30%左右。

斜率的控制：电子负载的工作原理，是由DAC的电压信号来线性控制MOS的导通性能(这个工作方式与开关电源的开关型控制不同，负载使用的是线性MOS)。一般负载包括台湾的两个厂家，为了节省成本，会设计成几个固定的电阻电容回路来模拟控制斜率。这样会导致负载只能够实现几个固定的斜率，一般为4个。虽然可以设定，但是在很大的设定范围段内，无论怎么设定，斜率就是那个斜率，没有大的变化。有兴趣的朋友，可以试验一下。

费思负载的斜率控制是由专门的斜率控制DAC进行控制的，所以保证了负载斜率是真正可以控制的。既保证了正常带载的精确度，又保证了斜率的连续可调。使负载更接近于实际带载波形，模拟实际状态测试电源的参数。

另外，费思的FT6300A和FT6800系列的电子负载的动态分为3种方式：连续，脉冲和翻转。连续就是普通的动态，脉冲和翻转是可以外控式的测试。特别是脉冲，费思负载的脉冲时间分辨率为1uS，可以帮助精准测试保护时间，比如电池保护板的双极和多级的不同的保护时间。

方便、灵活、精准的测试是费思追求的目标。
