系统讲解VIPER26LD反激电源的参考设计

ST公司的VIPER26LD是一种离线转换器，由一个800V雪崩耐用性电源、一个PWM控制器构成，用户更关注以下要素：过流限制、反馈网络断线的保护、迟滞热保护、软启动和安全自动启动(故障情况下)等全方面都有更高的要求。

该器件提前频率抖动降低了EMI滤波器的成本。突发模式操作和非常低电耗，有助于满足节能法规所定的标准。

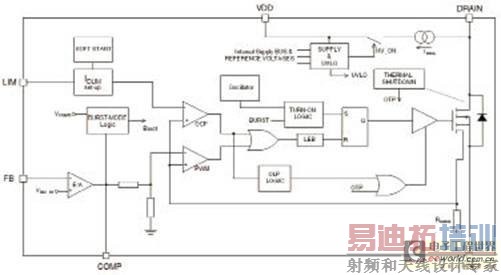

1.方案设计的系统框图及原理图

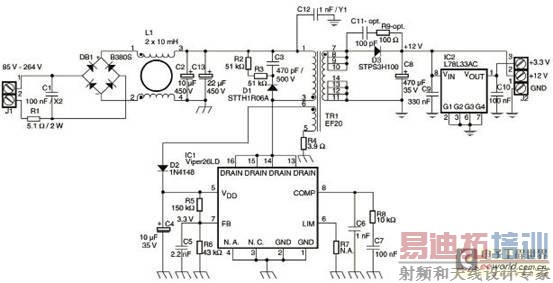

图2 VIPER26LD方案原理图2.VIPER26LD主要特性

800V雪崩耐用电源

PWM操作，频率抖动，用于低EMI

工作频率

- 60kHz的L型

- 115kHz的H型

待机功耗，50mW~265VAC

限制电流设定点可调

板载软启动

故障状态后安全自动重启

迟滞热关断

3.VIPER26LD的应用

辅助电源电器

电能计量

LED驱动器

SMPS机顶盒，DVD播放机和录像机

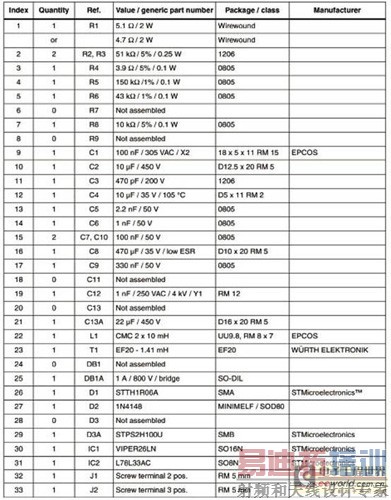

表1VIPER26LD方案材料清单4.VIPER26LD方案总述

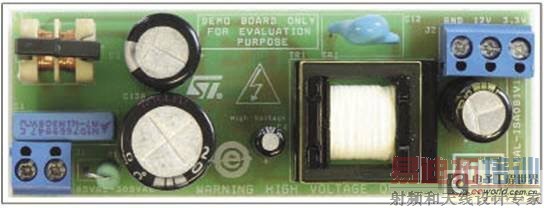

STEVAL-ISA081V1是一个隔离式的SMPS，能够在很宽的输入电压范围内，提供12W输出。它是专为电源而设计的，是低成本的和节省空间的解决方案。

图3 PCB元件布局图

文件包含一个基本的技术说明演示板(原理图，PCB细节和材料清单)，以及基本的测量(负载调节，效率，待机行为，EMI和热性能数据)。文件的最后部分包含了如何设置不同的输出电压(10V~18V)，以及如何提高工作效率(最高86%)的建议。

这款STEVAL-ISA081V1 SMPS是采用初级调节，产生了12V的额定输出电压。基于VIPER 26LD单片转换器在一个封装中集成高电压MOSFET和PWM控制器。
