采用蓝牙4.0 单模技术的远程心率计方案

录入:edatop.com    点击:

根据权威统计,心血管疾病高居十大死因的前三,对于心脏病人来说,如果能实时监测其心率,在病发时迅速进行抢救,无疑是帮助他们挽回生命的最佳办法。

随着远程医疗市场的需求,世平集团推出基于蓝牙 4.0 单模(BLE)技术的远程心率计方案。该方案可以实时地将监测到的心率值传到手机、平板等具有蓝牙 4.0 功能的便携设备,心率资料和导联状态将实时显示在 App 上面,并通过分析采集到的心率数据显示心电波形图。

蓝牙 4.0简介

蓝牙 4.0是蓝牙3.0+HS 规范的补充,有双模和单模之分。蓝牙 4.0 双模可以向下兼容蓝牙 3.0 和蓝牙 2.1,蓝牙 4.0 单模就是 BLE(Bluetooth Low Energy),其特点是功耗更低,可以使电池的使用时间更长,成本更低且传输距离更远。专门面向对成本和功耗都有较高要求的无线方案,可广泛用于卫生保健、体育健身、家庭娱乐、安全保障等诸多领域。

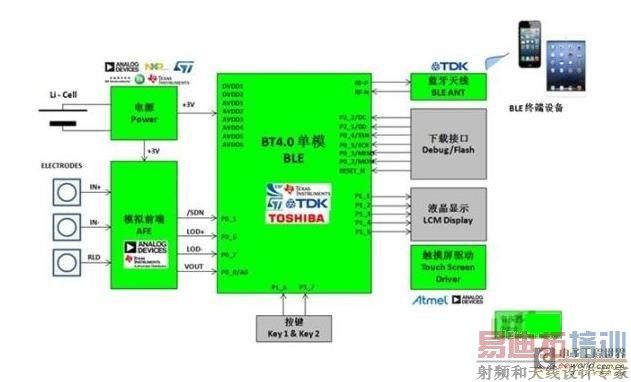

方案功能框图

功能描述

心电信号测量:模拟前端将心电信号经过放大、滤波电路送至 ADC 采样端,放大增益为 1000倍,滤波器带宽为 7 – 25 Hz;

心电信号采样:使用 BLE 芯片内置的 ADC 采样经过放大的心电信号,存储信号数据待分析显示,心电信号幅值最大约为 3 V;

信号数据显示:将心电信号数据进行分析,并于 LCD 显示出心率,以及进行心电波形的简略描绘;

电极脱落监测:监测心电信号测量电极的连接状态,如有脱落则进行相应的报警;

信号数据传送:将心率数据通过蓝牙模块传送给蓝牙设备。

重要特征

采用低功耗、单导联、心率监护仪模拟前端

利用 BLE 芯片内部8信道的12位 ADC 对模拟前端的心率信号进行采用

蓝牙无线传输采用蓝牙 4.0 单模 BLE 片上系统(SoC)解决方案芯片

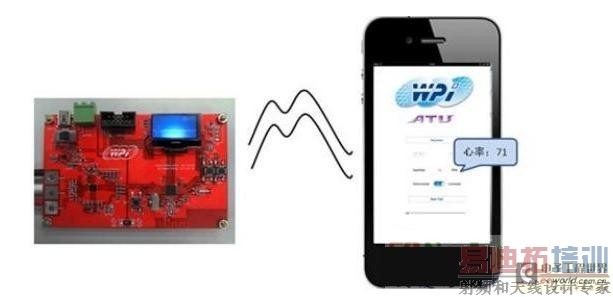

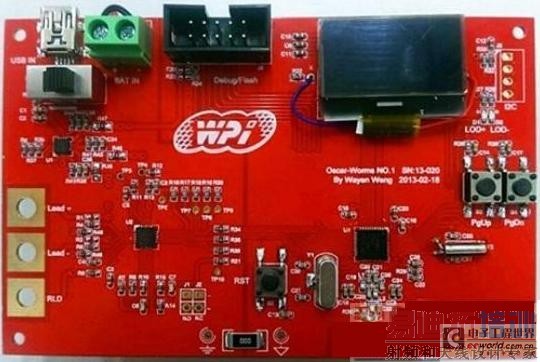

方案照片
