一种基于KA1M0880的多路高效AC/DC电路设计

　　概述

　　在各种通讯装备的研制和生产过程中，对AC/DC的安全、效率、噪声、体积、重量都有严格的要求，而那些体积大、重量重、效率低的串联型AC/DC 已逐渐被开关型AC/DC所取代，但由于开关型AC/DC电路复杂、可靠性差且干扰噪声较大，因而限制了开关型AC/DC的发展，为了满足高灵敏度接收系统对AD/DC干扰噪声的要求，本文用KA1M0880做前置稳压设计了一种多种高效的AC/DC电路，从而简化了高压部分的电路设计，并使高压开关变压器的设计更为简单，可靠性也更高，由于二次输出稳压采用并联同步，因而将降低开关脉冲的干扰。本文针对输出多路直流电压要求体积小、重量轻、干扰噪声小等使用特点，采用KA1M0880和CW4960设计的多路高效AC/DC电路的设计方法。

　　内部功能

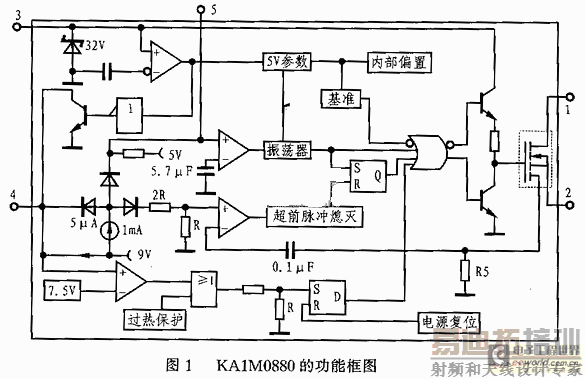

　　KAIM0880是三星公司生产的一款高效、高稳定性、外围元件较少的高压PWM系列电路。其功能框图如图1所示。

　　此电路内含高压MOS场效应管和完善的内部保护电路，包括：软启动电路，内部振荡器电路、反馈控制电路、过载保护电路和过热关断电路等。KAIM0880采用TO-3P5引脚封装，使用十分方便。同时可省去外加功率开关管理需要配对和筛选的麻烦。

　　电路特点及电气参数

　　KA1M0880电路的特点如下：

　　●内含高压、大电流MOS场效应晶体管;

　　●具有过热保护电路;

　　●具有输出过流保护电路;

　　●具有宽电压范围达85～265V的(AC);

　　●具可可靠的软启动功能;

　　●内部振荡频率可在50kHz、70kHz、100kHz中选择;

　　●只需极少的外围元件;

　　●具有高效的栅极驱动，可降低开关损耗。

　　KA1M0880的主要电气参数如表1所列。

　　设计举例

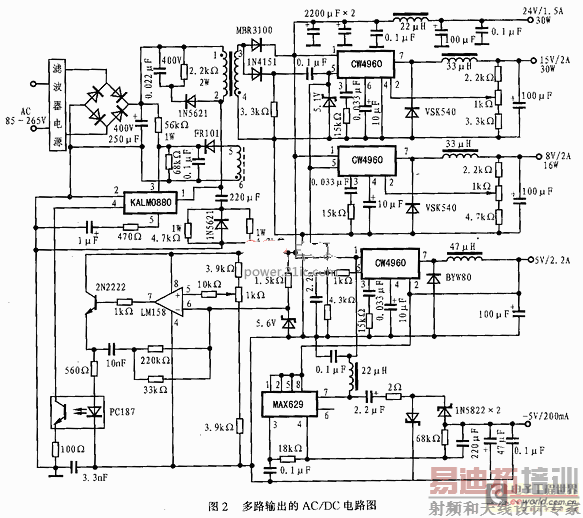

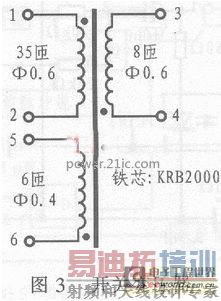

　　用KA1M0880可以很方便地设计出一个在通讯设备中应用十分广泛的多路AC/DC输出电源，图2所示为一个完整的多路输出AC/DC电路。这种 AC/DC电路的输出有效功率可达94W，图中高压开关变压器的输出只有一个绕组，这样可使取样电压非常稳定。如果直接通过多绕组输出多路电压，那么由于各种负载在工作中变化不定以及各路之间的相互影响，而将使取样电压极不稳定，甚至导致整个电源在高温、低温、高输入或低输入电压下都无法正常工作。另外，由此而引起的干扰噪声电压也特别大，因而图2中的取样电压在通过高频整流后再送入精密的调整电路，并经光电耦合送至KA1M0880的控制端，这样即可使整个控制环路稳定。由外电路并联同步提供三支CW4960同步电路，可使输出的干扰噪声更小。而如果再由MAX629变换后送出一路-5V/200mA的负电源，则可适应各种应用场合。电路中开关变压器的设计方法如图3所示。
