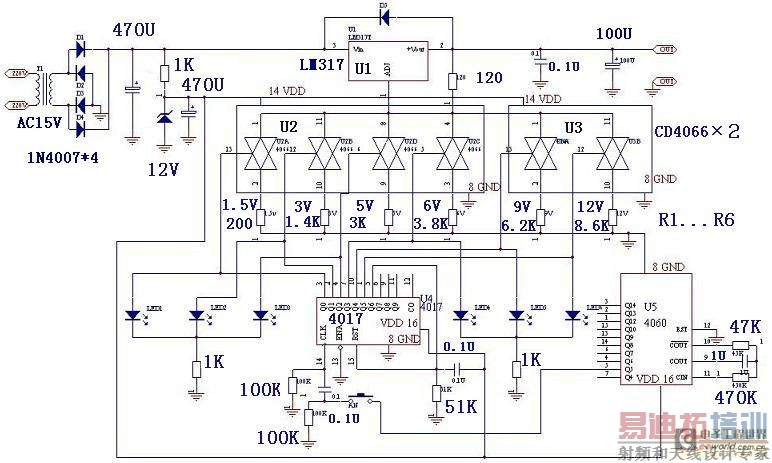

详述单键可调稳压电源电路

　　要得到相应的电压值，R1...R6的值要经过调试。图示的数值仅供参考，会因为即便相同型号的元件的参数有一定的离散性，还有4066的导通电阻等，而存在差异，故需要调试。调试：电路经装焊检查无误即可调试。调试前R1...R6均不装入。用一个100欧的电阻和10K的电位器串联，接入R1电阻的位置，通电在输出端调至所需电压1.5V后，断开电源拆下量出它们的阻值，再用固定的电阻替上去，然后接R2的位置......这样依次调好R2...R6。这样就调试好了，如果阻值不会刚好是标称阻值，可以采用串并联的方法得到。调速47K电阻或1U电容调节键扫描速度。扩展：　　如果想提高输出电压，图示数值最大约为19V,如果想更高，也可以提高供电变压器的输出电压，来提高输出电压，但317输入端应小于45V，即是变压器的输出有效值最大为30V，输出端输出电压最大为36V。还有4017和4066有些管脚并未使用到，又可以多增加两个电压值。还可用一个电位器代替其中一个电阻，就变成了可以随意调节的稳压电源了。
