分析高频开关型稳压电源的电路结构

　　开关电源具有体积小、效率高等一系列优点，在各类电子产品中得到广泛的应用。但由于开关电源的控制电路比较复杂、输出纹波电压较高，所以开关电源的应用也受到一定的限制。

　　电子装置小型轻量化的关键是供电电源的小型化，因此需要尽可能地降低电源电路中的损耗。开关电源中的调整管工作于开关状态，必然存在开关损耗，而且损耗的大小随开关频率的提高而增加。另一方面，开关电源中的变压器、电抗器等磁性元件及电容元件的损耗，也随频率的提高而增加。

　　目前市场上开关电源中功率管多采用双极型晶体管，开关频率可达几十kHz;采用MOSFET的开关电源转换频率可达几百kHz.为提高开关频率必须采用高速开关器件。对于兆赫以上开关频率的电源可利用谐振电路，这种工作方式称为谐振开关方式。它可以极大地提高开关速度，原理上开关损耗为零，噪声也很小，这是提高开关电源工作频率的一种方式。采用谐振开关方式的兆赫级变换器已经实用化。

　　开关电源的集成化与小型化已成为现实。然而，把功率开关管与控制电路都集成在同一芯片上，必须解决电隔离和热绝缘的问题。

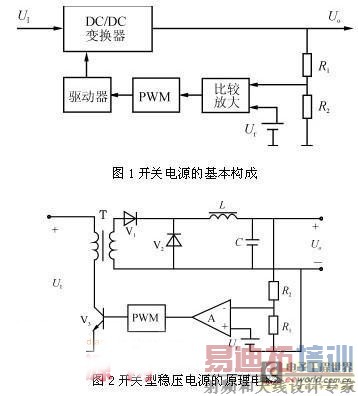

　　开关电源的基本构成开关电源采用功率半导体器件作为开关器件，通过周期性间断工作，控制开关器件的占空比来调整输出电压。开关电源的基本构成如图1所示，其中DC/DC变换器进行功率转换，它是开关电源的核心部分，此外还有起动、过流与过压保护、噪声滤波等电路。输出采样电路(R1、R2)检测输出电压变化，与基准电压Ur比较，误差电压经过放大及脉宽调制(PWM)电路，再经过驱动电路控制功率器件的占空比，从而达到调整输出电压大小的目的。图2是一种电路实现形式。

　　DC/DC变换器有多种电路形式，常用的有工作波形为方波的PWM变换器以及工作波形为准正弦波的谐振型变换器。

　　对于串联线性稳压电源，输出对输入的瞬态响应特性主要由调整管的频率特性决定。但对于开关型稳压电源，输入的瞬态变化比较多地表现在输出端。提高开关频率的同时，由于反馈放大器的频率特性得到改善，开关电源的瞬态响应问题也能得到改善。负载变化瞬态响应主要由输出端LC滤波器特性决定，所以可以利用提高开关频率、降低输出滤波器LC乘积的方法来改善瞬态响应特性。

　　开关型稳压电源的分类开关型稳压电源的电路结构有多种：(1)按驱动方式分，有自励式和他励式。

　　(2)按DC/DC变换器的工作方式分：①单端正励式和反励式、推挽式、半桥式、全桥式等;②降压型、升压型和升降压型等。

　　(3)按电路组成分，有谐振型和非谐振型。

　　(4)按控制方式分：①脉冲宽度调制(PWM)式;②脉冲频率调制(PFM)式;③PWM与PFM混合式。

　　(5)按电源是否隔离和反馈控制信号耦合方式分，有隔离式、非隔离式和变压器耦合式、光电耦合式等。

　　以上这些方式的组合可构成多种方式的开关型稳压电源。因此设计者需根据各种方式的特征进行有效地组合，制作出满足需要的高质量开关型稳压电源。
