SIMPLIS中POP仿真不收敛时怎么处理

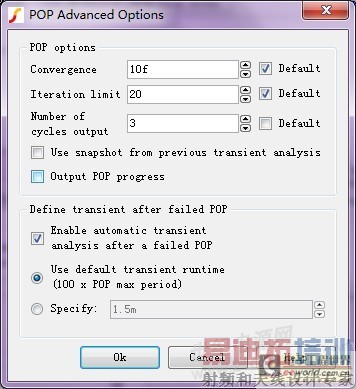

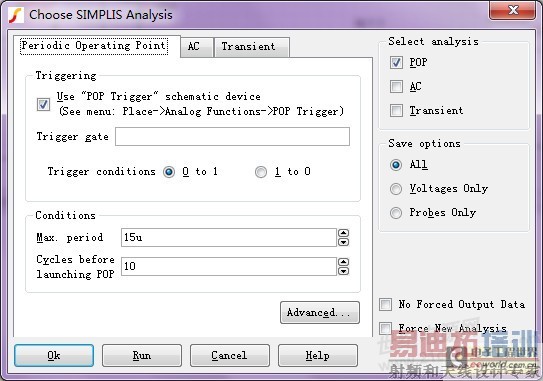

有时工程师会发现电路在Transient分析时是正常的，但是一进行POP分析就会发现不收敛，此时应该先查看Transient分析时电路大概是什么时候进入稳定工作状态的，以便在进行 POP 分析前设置仿真参数时作为参考。当POP不收敛时，可以先尝试更改触发条件Trigger conditions，也可将Conditions中的Max Period和Advanced选项中的Iteration limit值改大一些，再进行仿真看看。

如果仍然不能收敛，再检查电路的LC等的初始条件是否设置正确。

LC等的初始条件应设置为稳定工作状态附近的值，可通过Transient 仿真 后选择Simulator/Initial Conditons/Back-annotate查看。

注：一定要保证此次的Transient 仿真 结束时电路已经进入稳定工作了。

如果始终不能收敛则 ， 可能是电路本身参数设定等的问题，导致无法进入稳定工作状态，请仔细检查电路。
