巴索模型做开关电源小信号仿真
录入：edatop.com 点击：
利用pspice 仿真 ，小信号模型来自巴索的开关电源spice仿真与实用设计的资料，小信号模型采用spice语句编写。

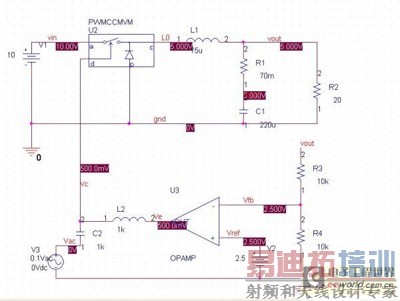

下面是按他的电路搭的测试电路
电路图的网表文件，里面包含了巴索的PWMswitchModel(自己在pspice生成的网表后面粘贴进去的)。

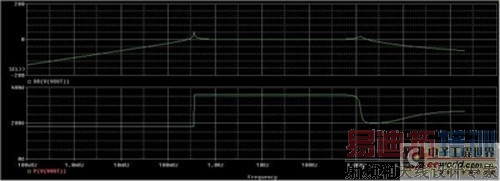

进行交流 仿真 ，从0.0001HZ仿到200KHZ，(PWMCCMVM中的开关频率不知道是多少，应该是100KHZ，没发现在哪里改)，以下是得到的增益相位图，难道是因为电路是闭环的？

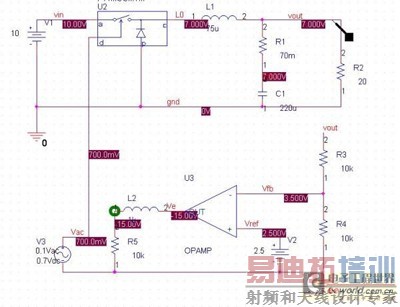

于是断开回路，用偏置来代替反馈回路达到的静态工作点，如图所示

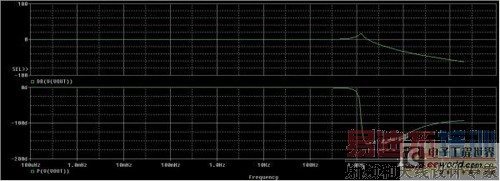

得到增益相位曲线如下图，相对来说更不那么离谱一些，但还是很离谱，因为低频增益为0dB，而且我改过很多次ac源的偏置(也就是改变占空比D)，但是低频增益都始终为0dB，这好像和手动计算的小信号模型推导出来的控制增益很不一样(虽然我还没推导，但是感觉就应该不一样，静态D不一样，增益应该是有变化的吧)
