高速电路设计中,传输线的阻抗很重要。通过PowerPCB的阻抗计算功能可以很方便的检查传输线阻抗是否达到了设计要求。

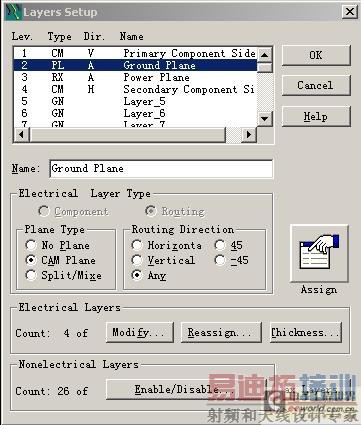

1、在setup/layer definition 中把需要定义为地或电源层相应层定义为CAM PLANE。

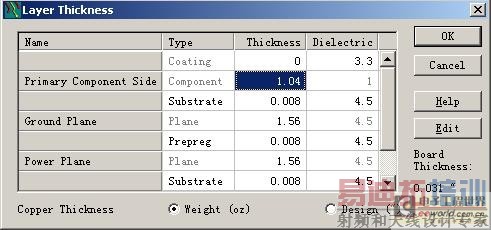

2、在layer thickness 中输入各层的厚度、板材的介电常数等。

从上到下的含义如下:

Coating:最表面涂覆的绝缘层绿油

Component:top层的铜厚度

Substrate:基底

Plane:地层铜的厚度

Prepreg:预浸材料。在powerpcb的设置中可以看到。对于四层板,一般是两个内层(地层和电源层)之间的材料

Plane:电源层铜的厚度

Substrate:基底

Component:Bottom层的铜厚度

Coating:最表面涂覆的绝缘层绿油

Prepreg和substrate的参数应该由PCB制造商提供。

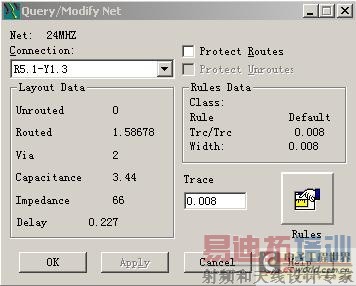

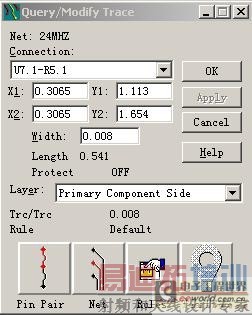

3. 设置完毕后,选定某一根网络并按CTRL+Q,再点击net按钮,就可以看到该net的特性阻抗、延时、长度等。
