SIMPLIS电流模式反激电路仿真的经典实例献上

录入:edatop.com    点击:

SIMPLIS 不光用来 仿真 不带寄生参数的理想电路。仿真带寄生参数的速度也是非常快的。用来观察密勒效应, 仿真 吸收电路,学习环路补偿等都非常实用。

例子是一个简单的反激电路,输入375V DC,输出12V1A,带一些寄生参数。

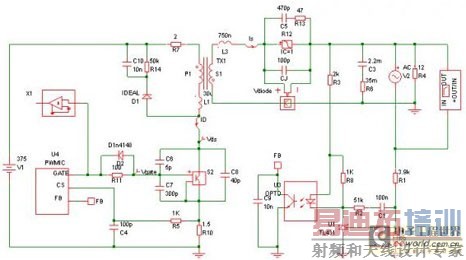

电路图如下:

电流1

对电路进行POP分析和AC分析,得到变换器稳定状态的波形以及闭环响应,整个过程用时不到30秒。

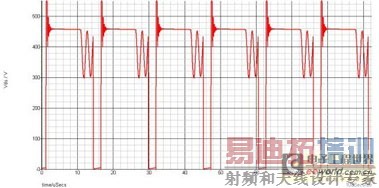

VDS波形

电流2

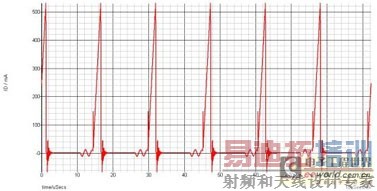

初级电流波形

电流3

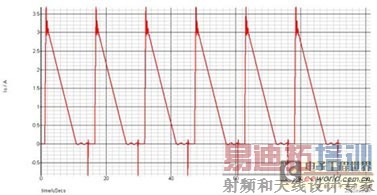

次级电流波形

电流4

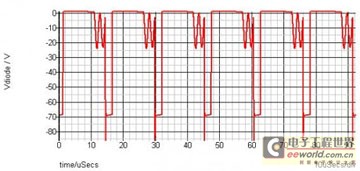

次级二极管波形

电流5

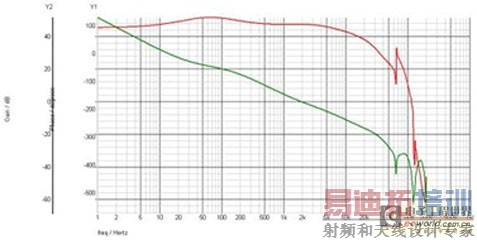

闭环波特图

电流6

U4是个自定义的简单的电流模式IC模型,连VCC都没有。里面包含了一些峰值电流模式控制的基本功能,如占空比限制,最大检测电压,斜率补偿等。完全是出于各人爱好(方便调整IC参数),大家可以使用 SIMPLIS 自带的3842.

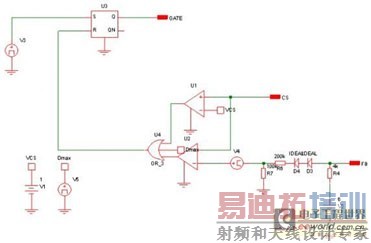

U4内部图

电流7

POP分析的原理以及POP分析失败的解决方法

原理:POP TRIGGER里面有个基准和一个比较器,与周期性信号比较产生方波,以此方波来记录一个周期的开始和结束.仿真器先仿真第一个周期,记录周期开始时的电容电压和电感电流,再仿真下一个周期的电容电压和电感电流,记录他们的差值。这样持续很多周期,他们的差值都非常小, 仿真 器就认为系统已经稳定了,POP分析成功。

POP分析为什么会失败

1.系统不稳定,比如产生大小波。

2.电容电压和电感电流的初始值离稳态值太远了。

3.POP TRIGGER接的位置不对,或者POP TRIGGER里面的参考电压设置不对,导致不能输出周期性的方波。

4.POP分析的设置不对。

——MAX Period太短或太长

——POP iterations的值太小

POP分析失败后的解决方法

1.首先确保瞬态分析能成功,并且能进入稳态波形。

2.关键元件的初始值设置为接近稳态值(稳态值可从瞬态分析里看到),特别是输出电容,反馈电容等元件的初始值。

3.确保POP TRIGGER能触发到周期信号(瞬态分析时可以用探头观察POP TRIGGER输出波形)

4.MAX Period值要大于开关周期,也不能太大。

5.POP分析失败表明分析进行了很多周期系统还没进入稳定,这样可以把Cycles befor launching POP 和 Iterations limit的值适当设大一些(太大会影响速度)
