供初学者参考的saber电源仿真工具之基础应用

电路仿真作为电路计算的必要补充和论证手段，在工程应用中起着越来越重要的作用。熟练地使用仿真工具，在设计的起始阶段就能够发现方案设计和参数计算的重大错误，在产品开发过程中，辅之以精确的建模和仿真，可以替代大量的实际调试工作，节约可观的人力和物力投入，极大的提高开发效率。

Saber仿真软件是一个功能非常强大的电路仿真软件，尤其适合应用在开关电源领域的时域和频域仿真。但由于国内的学术机构和公司不太重视仿真应用，所以相关的研究较少，没有形成系统化的文档体系，这给想学习仿真软件应用的工程师造成了许多的困扰，始终在门外徘徊而不得入。

下面仅以简单的实例，介绍一下saber的基本应用，供初学者参考。

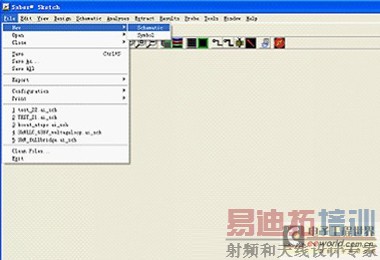

在saber安装完成之后，点击进入saber sketch，然后选择file—》 new—》schematic，进入原理图绘制画面，如下图所示：

在进入原理图绘制界面之后，可以按照我们自己的需要来绘制电路原理图。首先，我们来绘制一个简单的三极管共发射极电路。

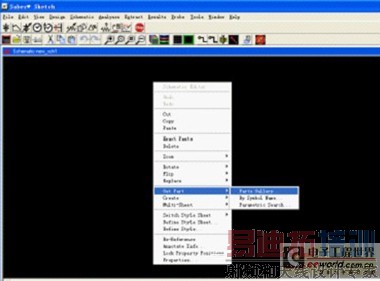

第一步，添加元器件，在空白处点击鼠标右键菜单get part—》part gallery

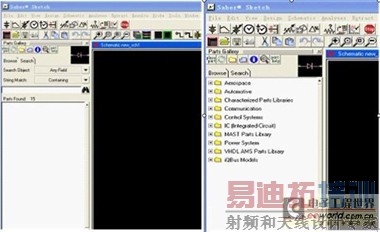

有两个选择器件的方法，上面的左图是search画面，可以在搜索框中键入关键字来检索，右图是borwse画面，可以在相关的文件目录下查找自己需要的器件。

通常情况下，选择search方式更为快捷，根据关键字可以快速定位到想要的器件。

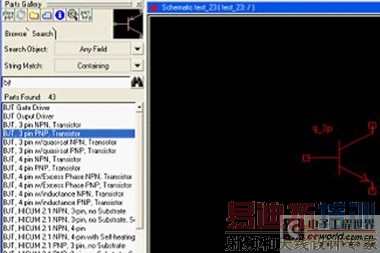

如下图所示，输入双极型晶体管的缩写bjt，回车确定，列表中显示所有含有关键字bjt的器件，我们选择第三个选择项，这是一个理想的NPN型三极管，双击之后，在原理图中就添加了该器件。

依照此方法，我们先后输入voltage source查找电压源，并选择voltage source general purpose添加到原理图。输入resistor，选择resistor[I]添加到原理图(添加2个)。输入GND，选择ground(saber node 0)添加到原理图，ground(saber node 0)是必须的，否则saber仿真将因为没有参考地而无法进行。

添加完器件之后，用鼠标左键拖动每个器件，合理布置位置，鼠标左键双击该器件，即可修改必要的参数，在本示例中，仅需要修改电压源的电压，电阻的阻值，其他的都不需修改。

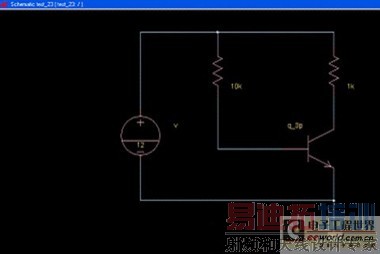

然后按下键盘的W键，光标变成了一个十字星，即表示可绘制wire(连线)，将所有的器件连接起来。如下图所示：

其中电压源为12V，基极电阻为10k，集电极电阻为1k，共发射极连接。

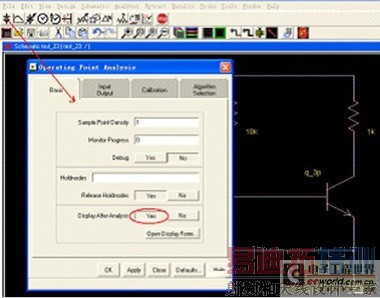

选择分析方法，由于这是一个大信号系统，我们寻找的是一个静态直流工作点，因此我们选择下图所示的DC operating point，将basic中的display after analysis项选择Yes，完成后点击OK。

直流工作点仿真结果如下：

三极管的基极电压为0.8422V，集电极电压为0.06869V，即深度饱和时，Vbe约为0.84V，Vce约为0.069V。

大部分的调试工作都是可以通过仿真来替代的。大部分的设计工作都是可以通过仿真来验证合理性和可行性的，一旦您掌握了仿真的方法，并能够熟练的使用，你将终生受益，你可以摆脱大多数低效的调试工作，可以节约大量的时间和精力，可以直观的看到你的设计结果，而不仅仅是计算书中的计算公式和枯燥的数字。

当你有一个对于电路的新的想法和思路，如果你要验证它，你可能要花费几天甚至几个月的时间去准备器件，焊板子，调试，直到获得结果。可是如果你用仿真的方法，也许几分钟就搞定了，并且通过更改电路和参数，许多灵感就会迸发出来。

对于很多无法通过精确计算来推算的电路，我们通过仿真就可以获得精确的结果，这对于非线性系统的解决方案而言，真是事半功倍啊，为什么要去求解复杂的矩阵方程 我需要的仅仅是结果而已，过程的推导留给大学老师吧。仿真可以让我们从复杂的计算中解脱出来，随心所欲的更改电路参数，然后获得直观的结果，当你掌握诀窍的时候，你可以让自己的开发效率提高十倍！
