ISL8225M:双15A单30A电流输出稳压器方案

通过自动电流共享和相交差允许6个模块并连输出能力可达180A,输出电压精度为1.5%,差动远程电压传感和快速瞬态响应实现高性能的功率系统。为增强系统的可靠性，内建过压、过流和过温保护。

图1 ISL8225M内部方框图

ISL8225M为热增强型QFN封装。其出色的效率和低热阻，使其可以无需散热片或风扇而满功率运行。此外，该器件具有外部引线的QFN封装，可以方便地进行探测和视觉焊接检查。

ISL8225M主要特性

●全封闭的双通道降压开关电源

●高达100W的输出，17mm的方形PCB

●双15A或单30A输出

●高达95%的转换效率

●4.5V~20V的输入电压范围

●0.6V~6V的输出电压范围

●1.5%输出电压精度，差分远程传感

●最高六个模块可以并联以支持180A输出电流

●输出过压、过流和过温保护

●全功率操作，无需散热片或风扇

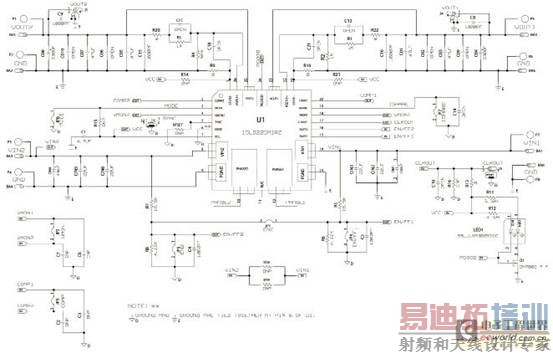

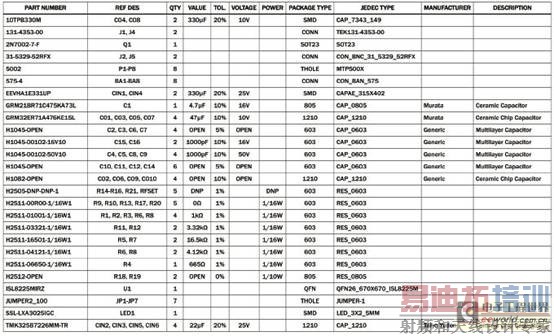

图2 ISL8225M方案原理图表1 ISL8225M方案材料清单

●外部引线QFN封装，可方便地进行

探测和视觉焊接检查

ISL8225M应用

●计算、网络和电信基础设施设备

●工业和医疗设备

●通用点负载(POL)电源

ISL8225M方案

ISL8225M是完整的双通道降压开关模式DC/DC模块。其双输出可以很容易地并联成单路输出，加大电流。这种高功率，电流共享的DC/DC电源模块可以方便地被应用到耗电的数据通信、电信和FPGA.建立一个完整的，双通道15A的设计方案，仅仅需要一个ISL8225M,一些无源元件和VOUT设定电阻。

ISL8225M即拿即用，其专利的多相操作电流共享大大降低了纹波电流，也降低了BOM成本和复杂性。ISL8225M采用耐热增强型，紧凑的17 mm×17mm×7.5mm QFN封装，在满载工作和过温时，无需强制空气冷却。其管脚连接容易，很少的外部元件，使PCB的设计简化成组件层和一个简单的接地层。

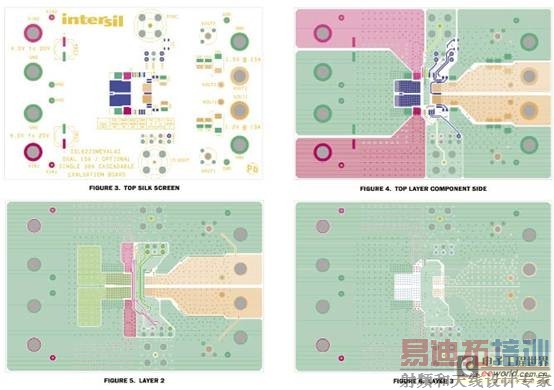

图3 PCB元件布局图

该ISL8225MEVAL4Z评估板专用于双15A输出。这款主板也可以很容易地转换为30A单输出。ISL8225MEVAL4Z板可通过SYNC和CLKOUT管脚进行相移，用于并联或多个输出使用。这款主板的输入电压为4.5V~20V,默认输出设置为1.2V和1.5V.
