基于555定时器构成的多谐振荡器的应用

4.电路实现

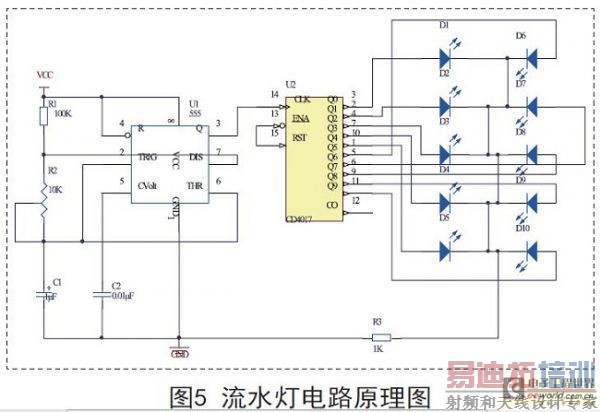

4.1 流水灯电路原理图(如图5所示)：

4.2 流水灯电路原理

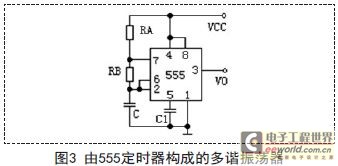

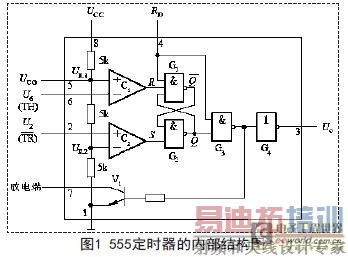

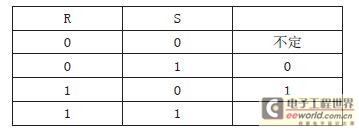

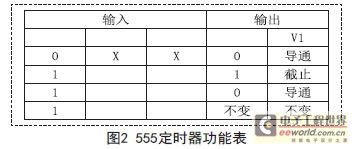

该电路由时基集成电路NE555构成的多谐振荡器和CD4017十进制计数/译码电路组成。电源接通后，经R1、R2给电容C1充电，使逐渐升高，当时，3脚(Q端)输出为高电平。当上升到超过时，3脚输出仍为高电平。当继续上升到略超过时，RS触发器状态发生翻转，3脚输出为低电平，同时C1经R2及7脚内导通的放电管VT到地放电，迅速下降。当下降到略低于时，触发器状态又翻转，3脚输出变为高电平。同时，7脚内导通的放电管VT截止，电容C1再次进行充电，其电位再次上升，一直循环下去。根据，可以看出，通过改变电位器R2的电阻值的大小，即可以改变振荡器的振荡周期，从而改变3脚输出高低电平的转换时间，进而改变流水灯的速度。

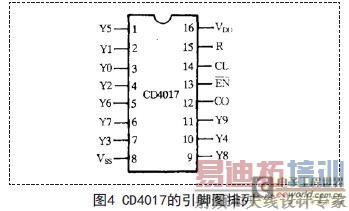

对于CD4017，其14脚接收来自555定时器3脚的输出脉冲。当555定时器的3脚的输出电平状态发生翻转时，14脚接收到高低电平的变化，触发十个输出引脚交替输出高电平，点亮相应引脚的LED灯。随着时间的进行，十个LED灯相继被点亮，形成流水灯。

5.结论

555定时器是一种模拟和数字功能相结合的集成器件，通过外围元件的简单组合，可以组成许多基本实用的电路，最基本且应用最多的有单稳态触发器，施密特触发器，多谐振荡器三种。以这些基本电路为基础，又可以和其他组合形成各种各样实用的电子电路，实现各种各样的功能，如定时器、分频器、脉冲信号发生器、玩具游戏机电路、音响告警电路、自动控制电路、电源交换电路、频率变换电路元件参数和电路检测电路等。相信在不久的将来，555定时器将应用在更多领域，为我们的生活增加更多新鲜的元素，并使我们的生活更加丰富多彩。
