完整的可穿越 DC/DC IC 从主输入或 单个超级电容器后备电源提供不间断的 1A 输出电流

录入:edatop.com    点击:

凌力尔特公司(Linear Technology Corporation) 推出完整的可穿越 DC/DC 系统ICLTC3355。该器件具有一个主降压稳压器和一个内置升压型转换器,用于在VIN电源突然缺失的情况下从单个超级电容器能量源提供VOUT的短暂后备或可穿越电压。该器件拥有提供超级电容器(或其他存储元件) 之无缝充电所需的全部功能,包括VIN、VOUT和VCAP的监视以及至后备的自动切换。LTC3355 的非同步、恒定频率、电流模式、单片1A 降压型开关稳压器可采用一个高达20V 的输入电源提供2.7V 至5V 的稳定输出电压。该器件非常适合于功率计、工业报警和固态驱动器中常用的可穿越、“濒临崩溃”或数据后备电源。

LTC3355 采用一个从VOUT供电的1A可编程恒定电流/ 恒定电压(CC/CV) 线性充电器来给单个超级电容器、电解电容器或镍氢(NiMH) 电池充电。一个热调节环路可最大限度地增加充电电流,同时将芯片温度限制在110oC。当VIN电源降至低于可编程电源故障比较器输入(PFC) 门限时,该器件的恒定频率、非同步、电流模式5A 升压型开关稳压器将从超级电容器向VOUT供电。后备电源可在电容器电压低至0.5V 的情况下输送至VOUT。该器件具有可编程升压、充电器和VIN电流限值。其他特点包括一个VIN电源故障指示器、VCAP电源良好指示器和VOUT上电复位(POR) 输出。

LTC3355 采用耐热性能增强型20 引线、扁平(0.75mm) 4mm x 4mm QFN 封装。该器件在 -40oC至125oC的结温范围内工作,有现货供应。E 级版本的千片批购价为每片3.25 美元。如需更多信息,请登录www.linear.com.cn/product/LTC3355。

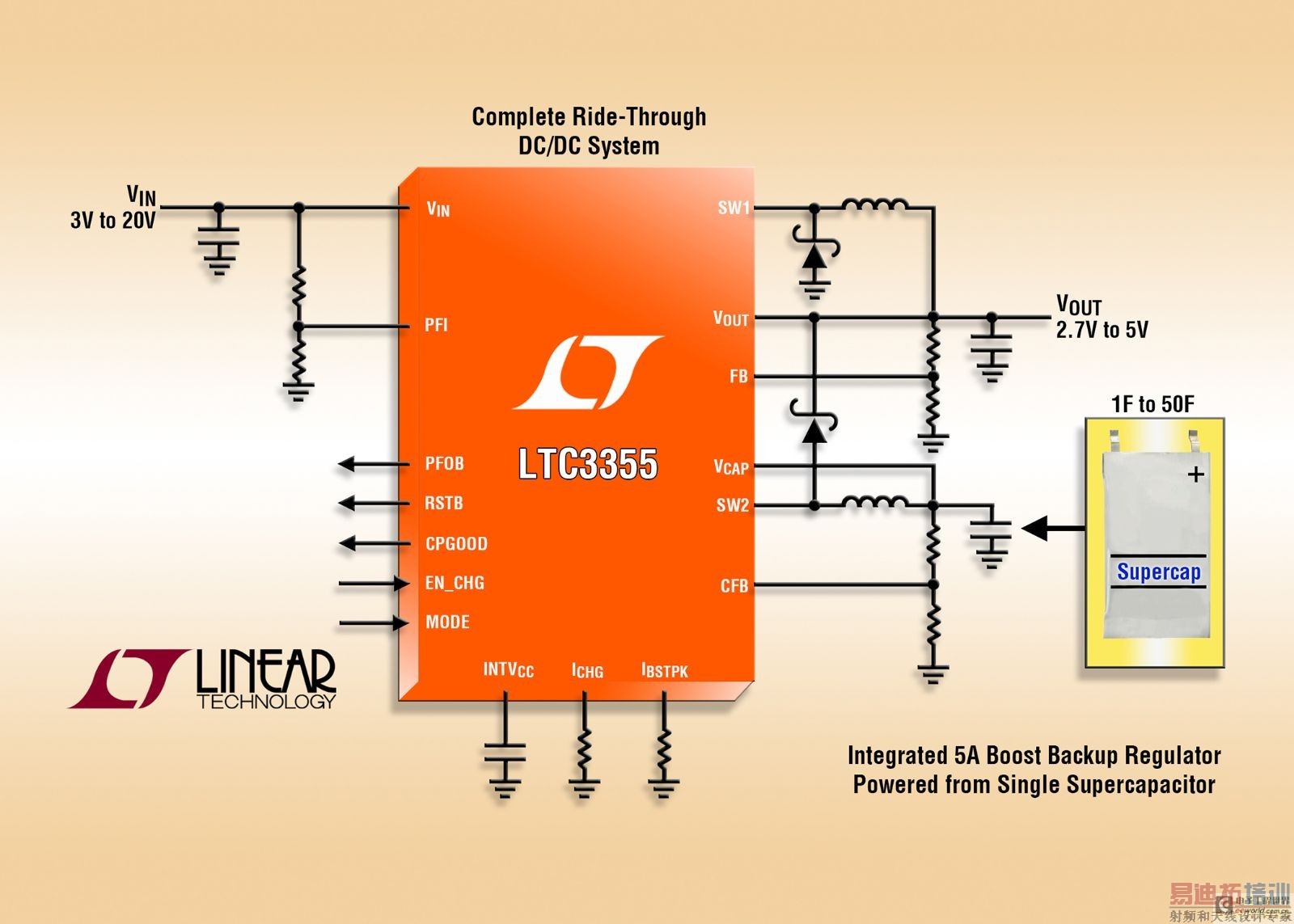

照片说明:完整的可穿越DC/DC 系统IC

性能概要LTC3355

· VIN电压范围:3V 至20V

· VOUT电压范围:2.7V 至5V

· 1A 电流模式降压型主稳压器

· 采用单个超级电容器向5A 升压型后备稳压器供电

· 升压型稳压器可在低至0.5V 的电压条件下运作,以最大限度地利用超级电容器的储能

· 可编程超级电容器充电电流至1A,并具过压保护功能

· 充电器可支持单节CC/CV 电池充电

· 可编程VIN电流限制

· 可编程升压电流限制

· VIN电源故障指示器

· VCAP电源良好指示器

· VOUT上电复位输出

· 紧凑的20 引线4mm x 4mm x 0.75mm QFN 封装
