埋盲孔的设定

录入:edatop.com    点击:
怎么设置指定层与指定层的过孔?(如:导线入/出L2—L3出/入设定指定过孔)

路过朋友,指点指点!

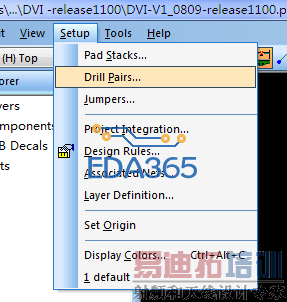

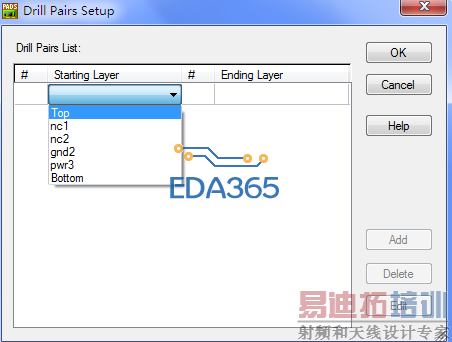

如图所示选择红框部分就出现下面的哪一层到哪一层了

师兄,你读懂题意没哦,不是建立埋盲空!

建通孔啊

没看明白

路过朋友多瞧瞧!

你眼睛有问题啊?谁是你师兄,你一没图二文字表达有歧义的,谁看的懂?更何况你自己标题就是写的“盲埋孔设定”。果然不能多管闲事

呵呵,千万不要因为某人的误解而失去热情。

这哥们想表达意思是盲埋孔设置好了,现在不知道怎么切换过孔类型吧

sorry!本人意思是:当导线从一层到五层系统就自动指派一层到五层的埋盲孔,当导线从二层到八层时系统自动指派二层到八层的埋盲空孔。怎么设置这个功能?

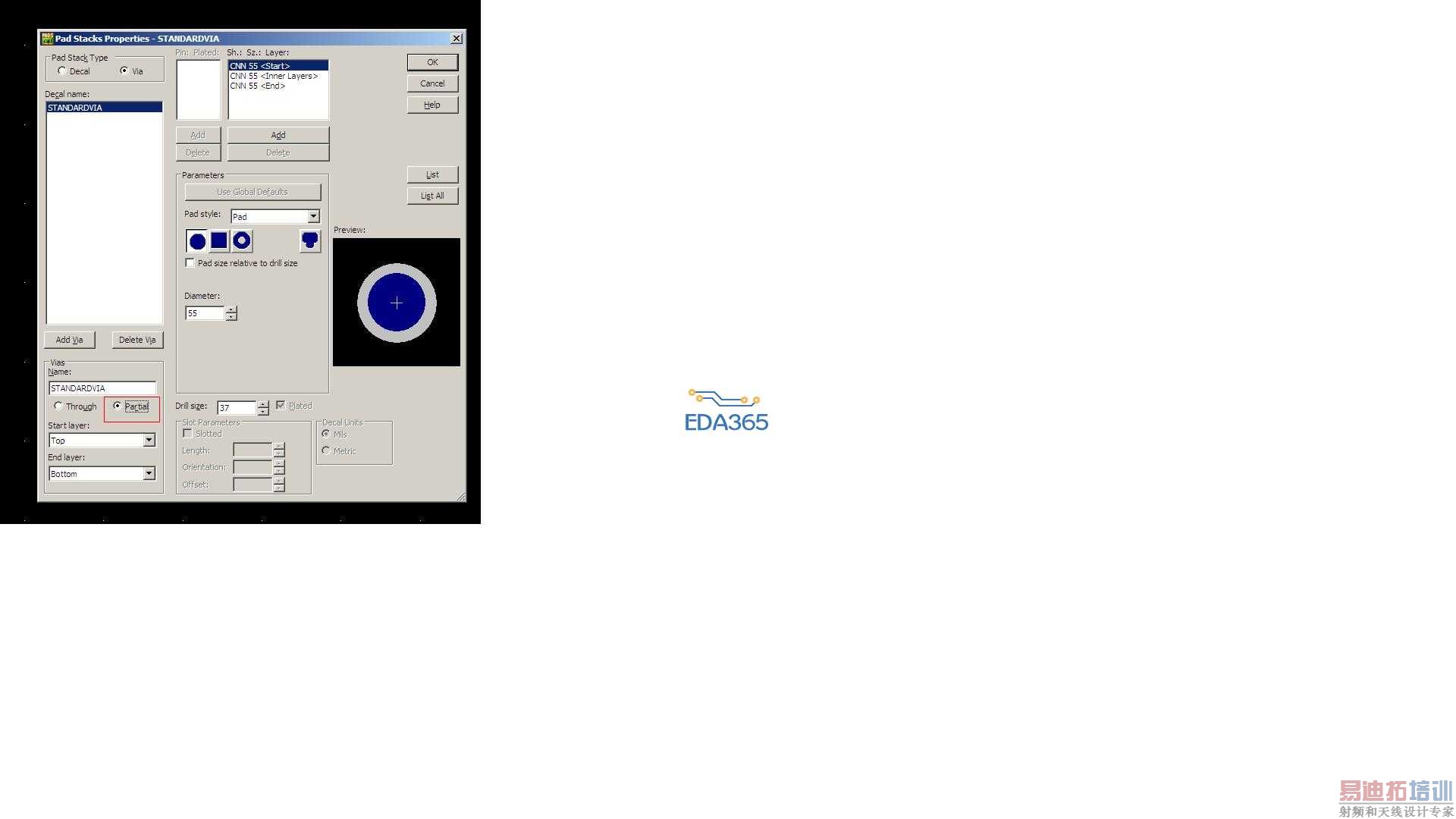

如图,进去之后选择起始层,结束层,选择相应的埋孔即可


这样随意的打盲埋孔,板子肯定做不出来。

同13楼。
