Cann't exit a pin/via with trace width 0.07？ 不能布线
录入：edatop.com 点击：
JIMMY 老师好：
我在点击焊盘布线时出现下面两个问题：
Cann't exit a pin/via with trace width 0.07? 不能布线
Cann't start routing from unused pin?unused pin是不是设置错误？ 那要怎么设置啊？
还有从pads ROUTER 也不知道设置了什么，使得从 LAYOUT进入 ROUTER 后飞线直接显示宽度跟布线宽度一样0.07MM。？
新手请教？
多谢……
我在点击焊盘布线时出现下面两个问题：
Cann't exit a pin/via with trace width 0.07? 不能布线
Cann't start routing from unused pin?unused pin是不是设置错误？ 那要怎么设置啊？
还有从pads ROUTER 也不知道设置了什么，使得从 LAYOUT进入 ROUTER 后飞线直接显示宽度跟布线宽度一样0.07MM。？
新手请教？
多谢……
Cann't exit a pin/via with trace width 0.07?这个是你画线的宽度，不能少于你设置规则的最小宽度，修改规则设置就可以了
Cann't start routing from unused pin?没有网路的PIN脚，是不能出线的，layout的ECO模式除外

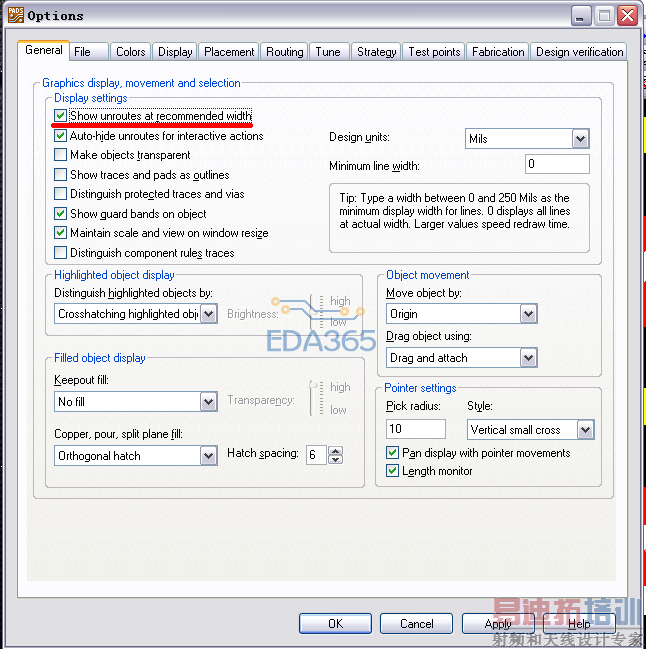

最后一个是设置了属线和你设置的规则线宽一样宽度，下面的勾去掉
谢谢
