pads在布线过程中可不可以像AD那样当选择布线的时候自动高亮布线的网络，而其他的网络则颜色变暗，PADS的好像很不明显，也不知道在哪里调高亮，谢谢

路过

把optioms/ routing/Highlight Current 勾上

好的，谢谢，但那个高亮程度不明显，可以像AD那样调对比度吗？再次感谢

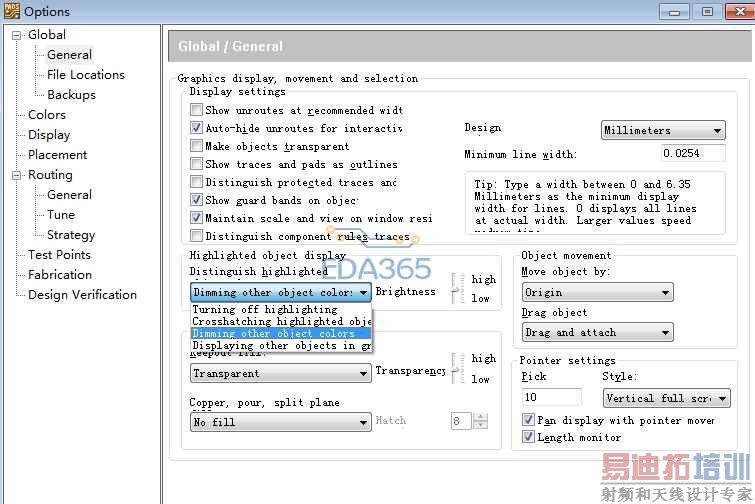

pads router 里面有这个功能 /

第一个是不高亮
第二个是默认高亮
我一般选第三个选项，相信也是你要的是效果！
第四个是黑白

谢谢，就是说PADS layout没这个功能，哎，但一般简单的板子是用PADS layout画，谢谢你告诉我有这个功能

在颜色里面设置一下SELECTIONS选下颜色不就好了

学习了
