求助:哪位有碳油板LAYOUT相关的规则说明能否指导一二.TKS

录入:edatop.com    点击:
各位高人:
小弟最近LAYOUT一款遥控器,走单面表面印碳油
但是对于碳油工艺不是很懂。例如碳油要用多宽。不同网络之间的间距要用多大,另外还有碳油跳线的铜触点要用多大。
这些都不是很明白。
请做过碳油板的高人指导一二。
拜谢

碳油盖线单边最小为2mil,正常为4mil;碳油到焊盘最小距离为8mil,正常情况保证10mil以上;碳油到碳油的最小距离为12mil,正常保证15mil以上。别的就按常规设计就可以。

学习了

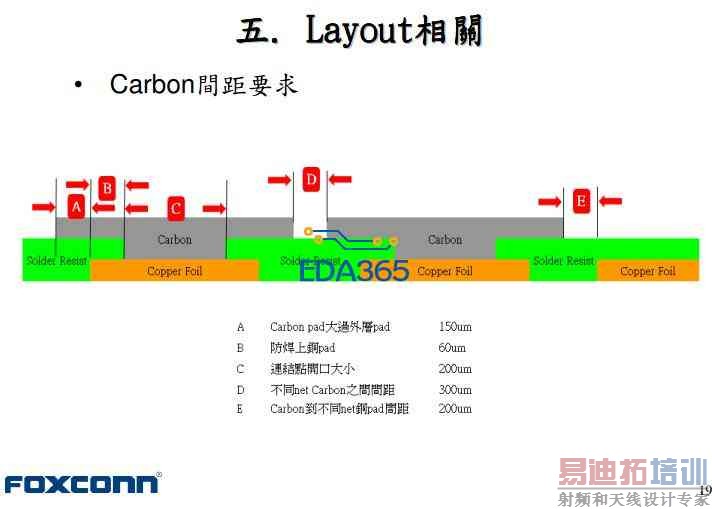

谢谢二楼高手,另传一个图片关于碳油间距的

不要这么小气,上传完整的不好么。
Carbon簡介.pdf

就是借的大哥您以前在一个帖子里边发的一个PDF档 我认为您以前帖子里已发PDF,且一般人只下载到电脑里边并不会看。所以才截成图片传上来。大家一搜索即能发现

学习了 。

感謝

还是看得不太了解。

好,给力,顶起.
