pads中pad上能显示网络名称吗?

录入:edatop.com    点击:
如题,如果能显示怎么设置呢?

高版本才行9.2还是9.0以上的才可以

9.1的不行,9.3可以,9.2没用过,不清楚

我现在的是9.4,打开的pcb怎么没看到显示,ad的都不用弄打开就有

9.2版本以上可以。设置如下:

我用的是9.3的

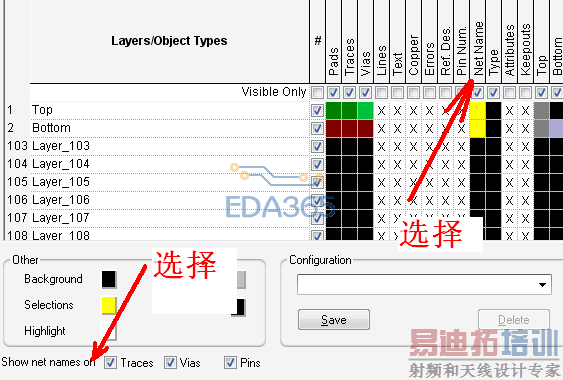

按Ctrl+Alt+c,在弹出来的对话框中选择夹头所指的,pad、net、via三个都有网络名称了

用的9.4,可以显示

9.3以上都可以的

终于知道了

9.2也可以显示,9.2以下就不可以了
