急问题啊大家帮帮忙啊.
录入：edatop.com 点击：

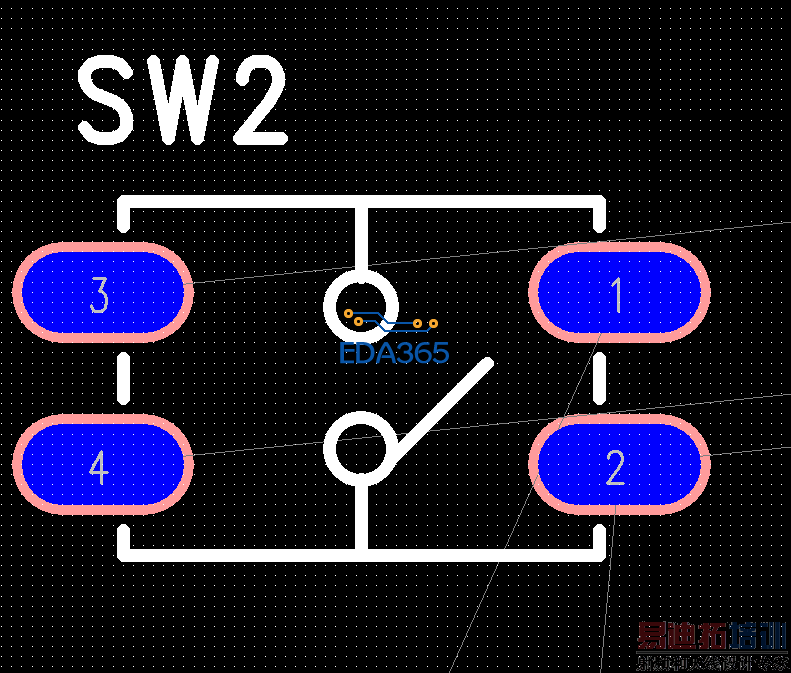

现在画开关用2个Pins定义一个脚为4个的封装，但是就是不知道怎么弄，我想让1和3连接一起，2和4连接一起

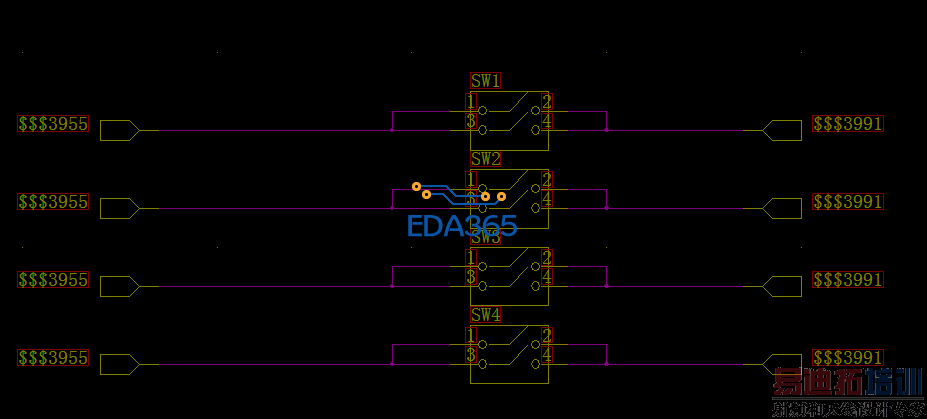

最可靠的是把原理图也画成4脚的封装，这样一端连到1,3，另一端连2,4，铁定不会有错误。

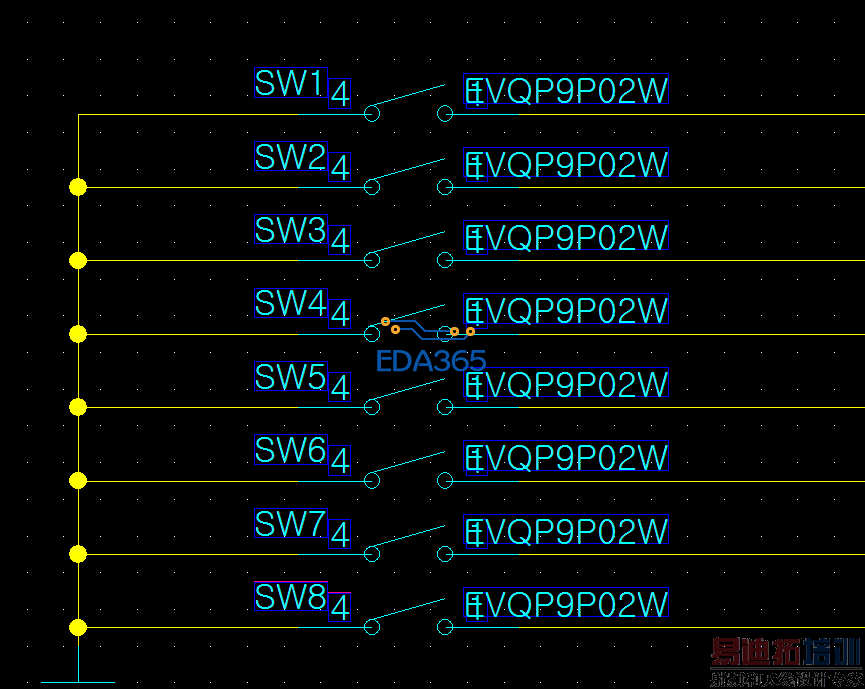

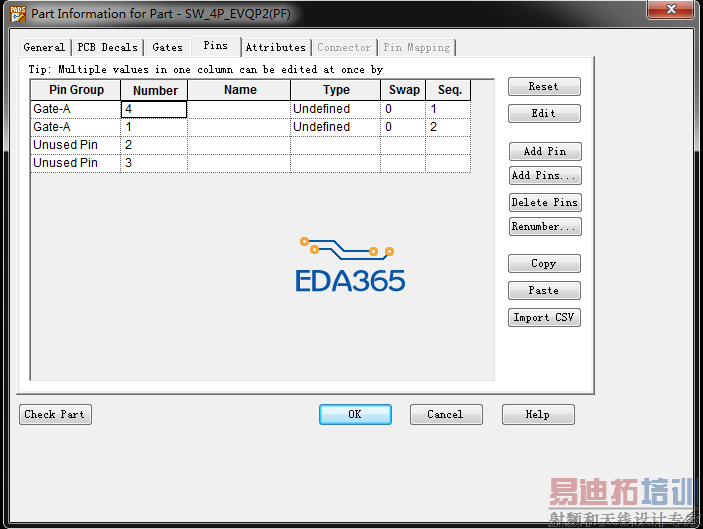

若是像你图2所作，2,3脚为未使用引脚，导入PCB图后那两个脚应该是无网络的，可以用ECO Toolbar中的Add Connection可以将他们分别和1,4脚连起来。但每次从原理图ECO ToPCB时，由于软件会保证原理图和PCB图的一致，所添加的连接会自动消失。
楼上说的对 让逻辑封装和pcb封装对应了就不容易出错
不是的导入的时候他会识别一个不知道什么的网络，
可不可以就按照我这样的办法定义Pins让我的想法实现
