请大家快点帮我解决,.
录入:edatop.com 点击:

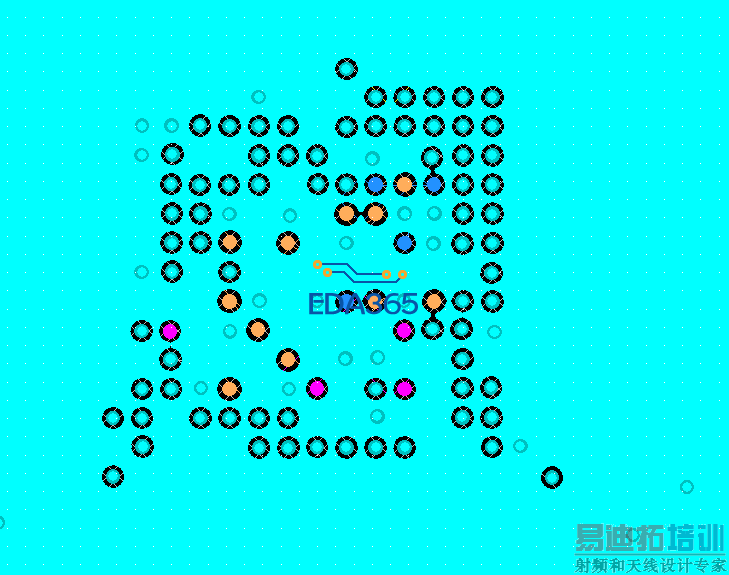

BGA里面铺铜都是部连续的,我把电源层走线去掉了也不行,怎么回事?
你可能设置了其他规则,如class,条件规则,器件规则
可是 我是在layout里画的啊
一样。
老师,能不能帮我看看啊,我检查了设置,没有什么地方设置问题,拜托了,很着急
我的qq是925518215
第一步:将设计规则中的copper与via的间距设为5
第二步:将灌铜的线宽设为5

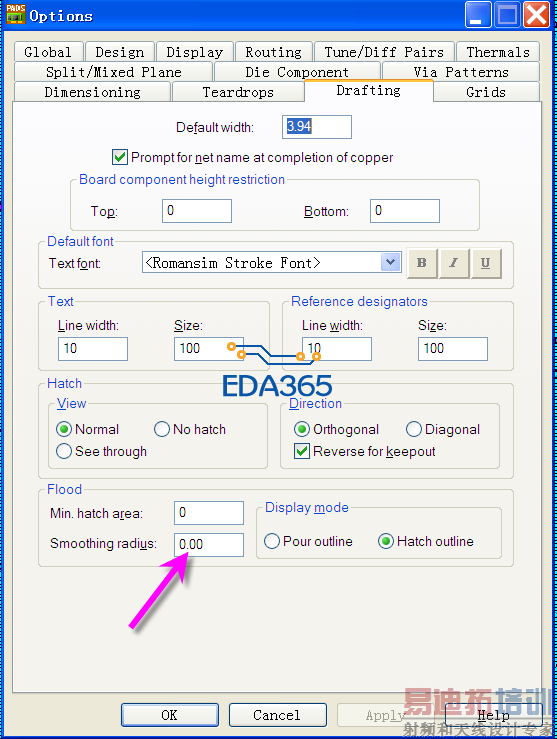

第三步:如下图:

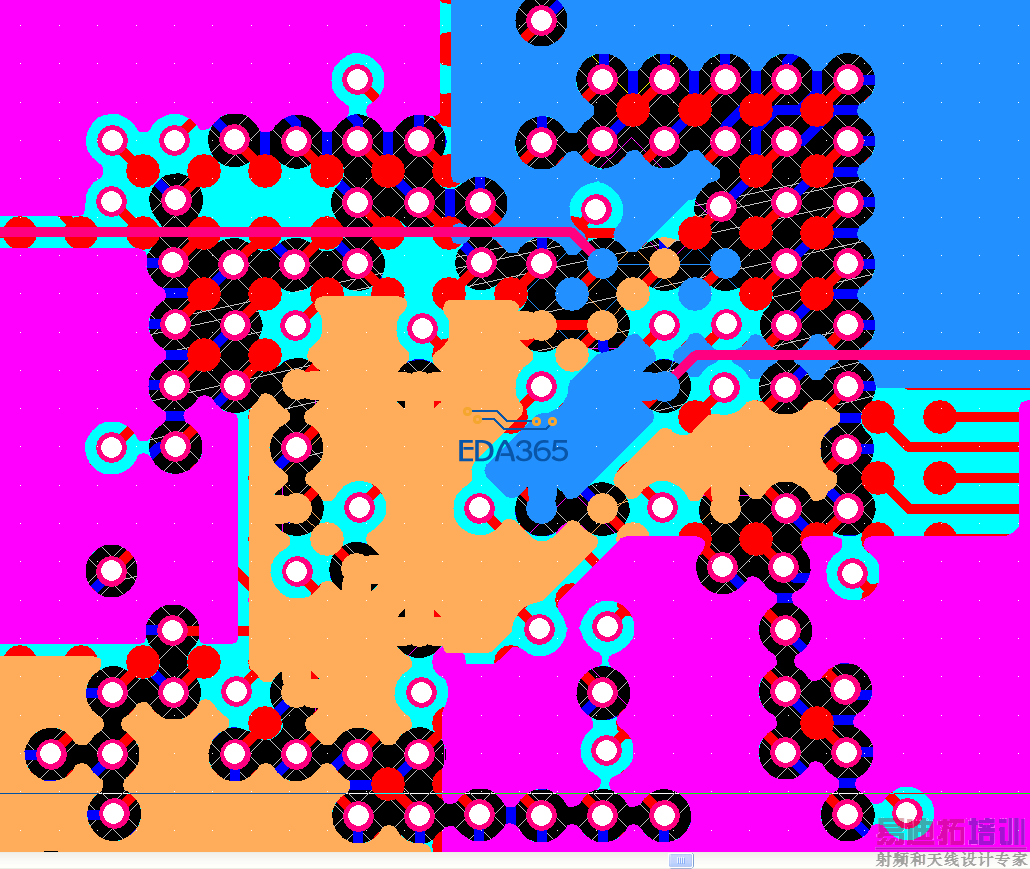

完成后如图:
您能不能传过来一份看看?十分感谢!
请问,pcb里面用不用补泪滴呢?
