怎样在pcb中插入结构图?

录入:edatop.com    点击:

怎样在pcb中插入结构图形? 请各位提示下。

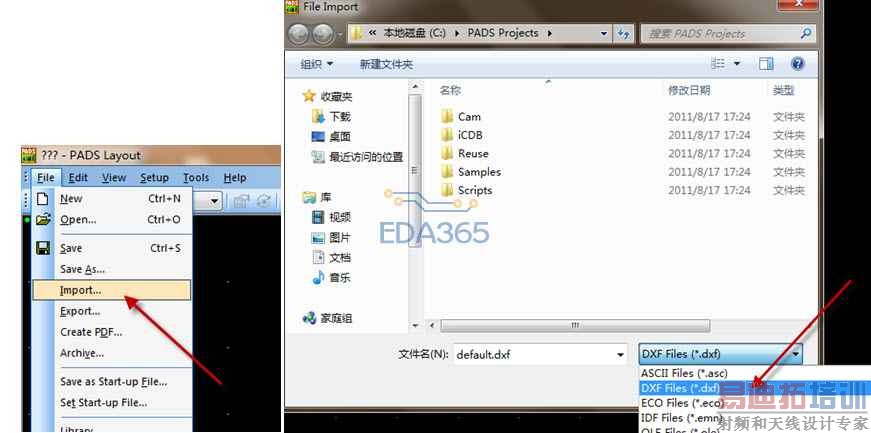

文件-导入-选择格式为DXF

如图:

jacyo 发表于 2012-8-26 20:43

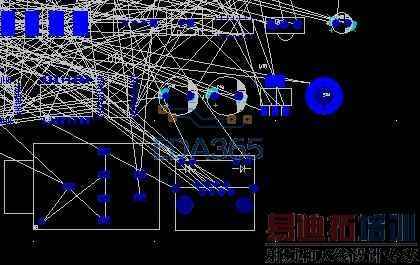

导入dxf文件时提示上图窗口, 怎么回事?

i265 发表于 2012-9-3 21:53

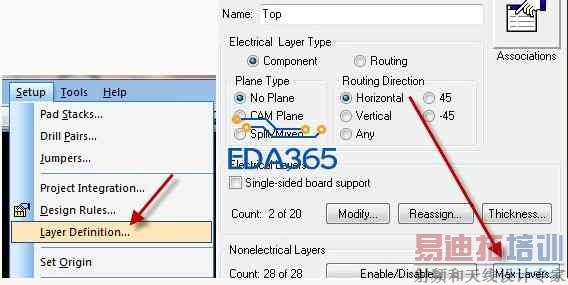

文件最好不要随便去改成最大层的,要不后面图档很容易出问题。你导DXF,单位要改对,要不导进来也是有问题的

如果不改成最大层 ,就会提示4楼图片, 还有更好的办法吗

那你就试着让机构图,重新再搞个新的DXF,按道理不会是这样的啊,你这种情况还是第一次见

好的 谢谢 再折磨下

就直接在File——import——DXF,简单的

就打开File——import——DXF,再选择你要导入的文件就行了
