三只脚的SOT23有两种封装吗？

录入：edatop.com 点击：

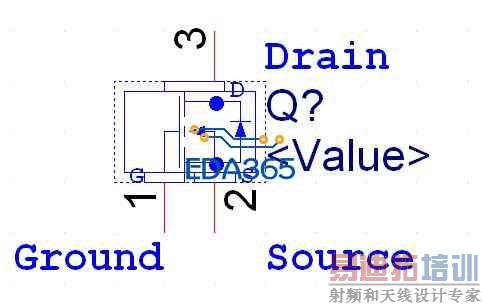

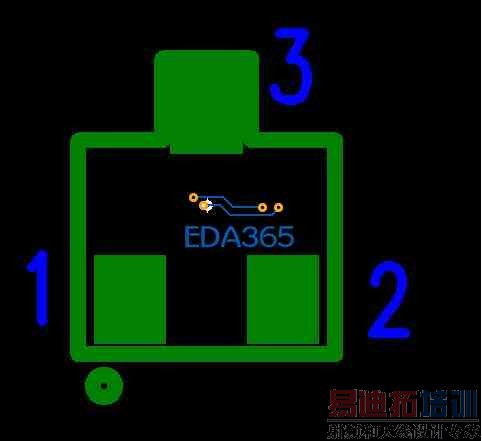

三只脚的SOT23有两种封装吗?
因为我们公司之前因为原理图的设计错误
导致相同的SOT23 有两种命名方式
SOT23_Normal_Sch

SOT23_Normal_Package

SOT23_Type 2_Sch

SOT23_Type 2_Package

我能指定RD使用原理图的哪一种吗?
望先进给点建议

这个要根据三极管或MOS管等具体情况来，不然会出错，特别是1，2,3脚顺序

不要用123用GSD定義

都對阿發這個帖子也是順便告訴自己要小心這樣的問題
順便看看大家的想法

一个是SOT-23一个是SOT323吧，

我們公司通通把他們叫做SOT23
只是另一個稱為SOT23 TYPE2
都是因為RD將原理圖亂搞
後來只好因應他們做成兩種封裝

SOT-23是5个脚的

個人經驗是SOT-23 一種是三極管，另外一種是CMOS管，原理圖封裝不要定義錯，需要對應。
