蛇形走线怎么设置？
录入：edatop.com 点击：
请问蛇形走线怎么设置？我每次走都是手动走，无法控制其走线长度还有宽度，请教高手在pcb中怎么设置可以一走线就自动变为蛇形走线，谢谢
快捷键CTRL+ENTER，在Tune/Diff Pairs选项卡里可以设置蛇形走线。至于线长的设置，我只知道在Router中，在Project Explorer，右键点击要设置的网络名称->properties，在Length选项卡里可以设置具体的线长或线长范围。在选中该网络时，直接在工作界面右键Route，就可以走出设置的线长了，如果线长设置长的话就会以蛇形走线走。至于怎么自己拉出某长的线，之前试过很多次，就拉过一次成功的，我也是新学的菜鸟，哪位大侠要是知道怎么拉，谢谢指导下。
请高手指教！还是不大明白，不好意思呀
这个router教程中有详细的介绍

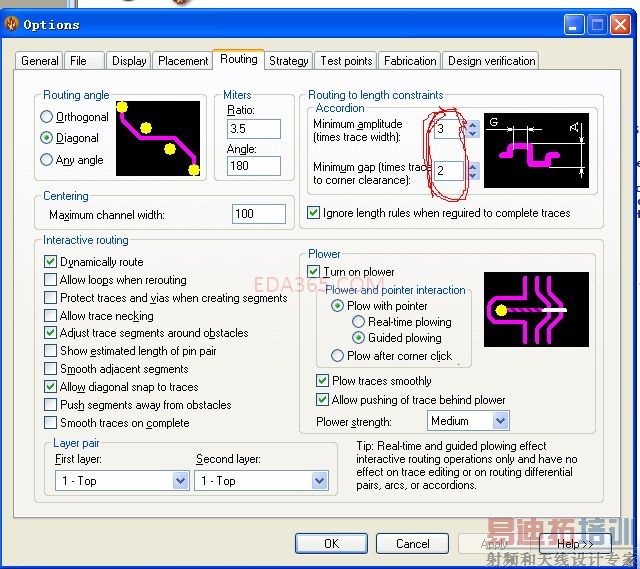

router中这里设置
学习中
请问：
蛇形线的高度，间距，线长及线长误差范围，这些值都是怎么确定的？硬件会直接给出这些数值结果，还是要自己仿真或靠经验来确定？
