dxdesigner太难用了吧？

确实很难用，特别是自己学！
当初我们是公司买正版时，专门让代理来培训的。
创建符号、画原理图、导网表还是它初级的功能，
可就是这些初级的功能，里面很多犄角旮旯的设置项，一不小心就会出错。
尤其是配置文件。
现在用Cadence的Design Entry HDL，觉得跟Dxdesigner一样难用，一个功能要点好多次鼠标，而且连接net好像还不能捕捉到Grid
画出来的图真是难看！
个人觉得orcad和AD的sch工具，画出的图都比较漂亮，很容易上手

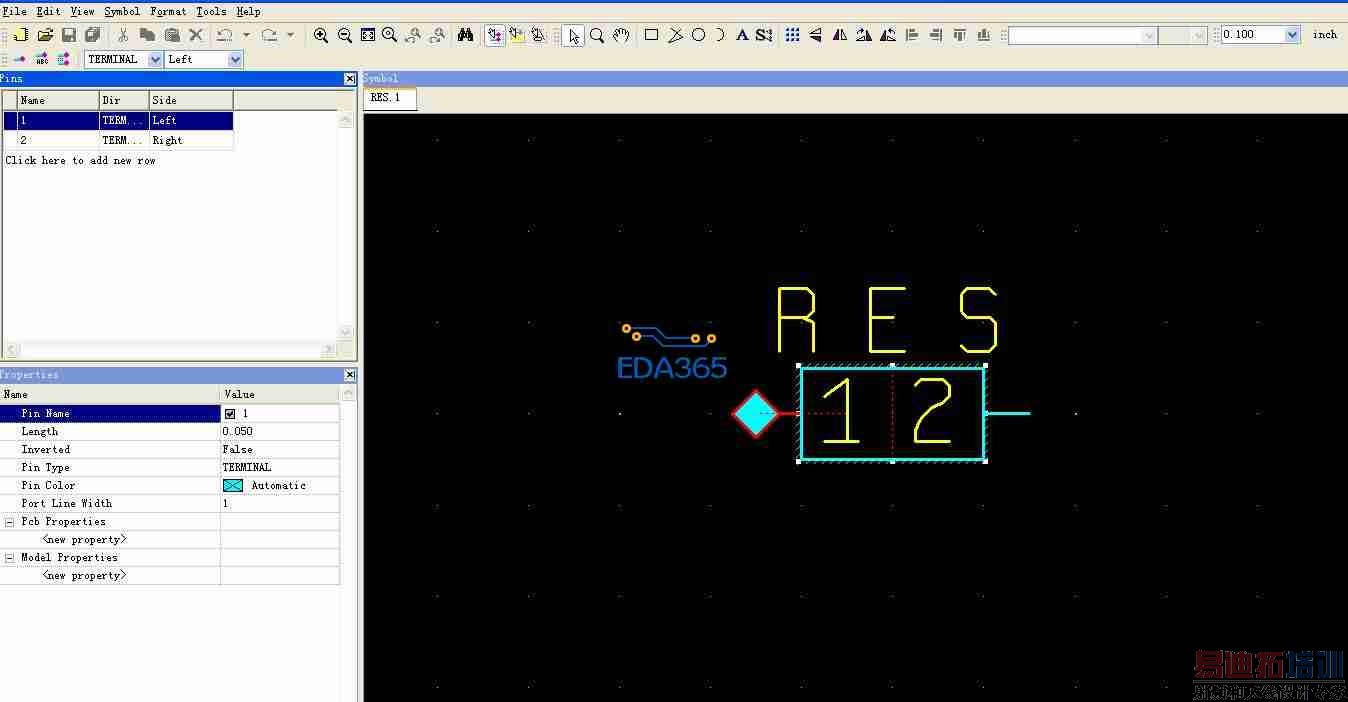

帮我看看，为什么不能指定pin number？

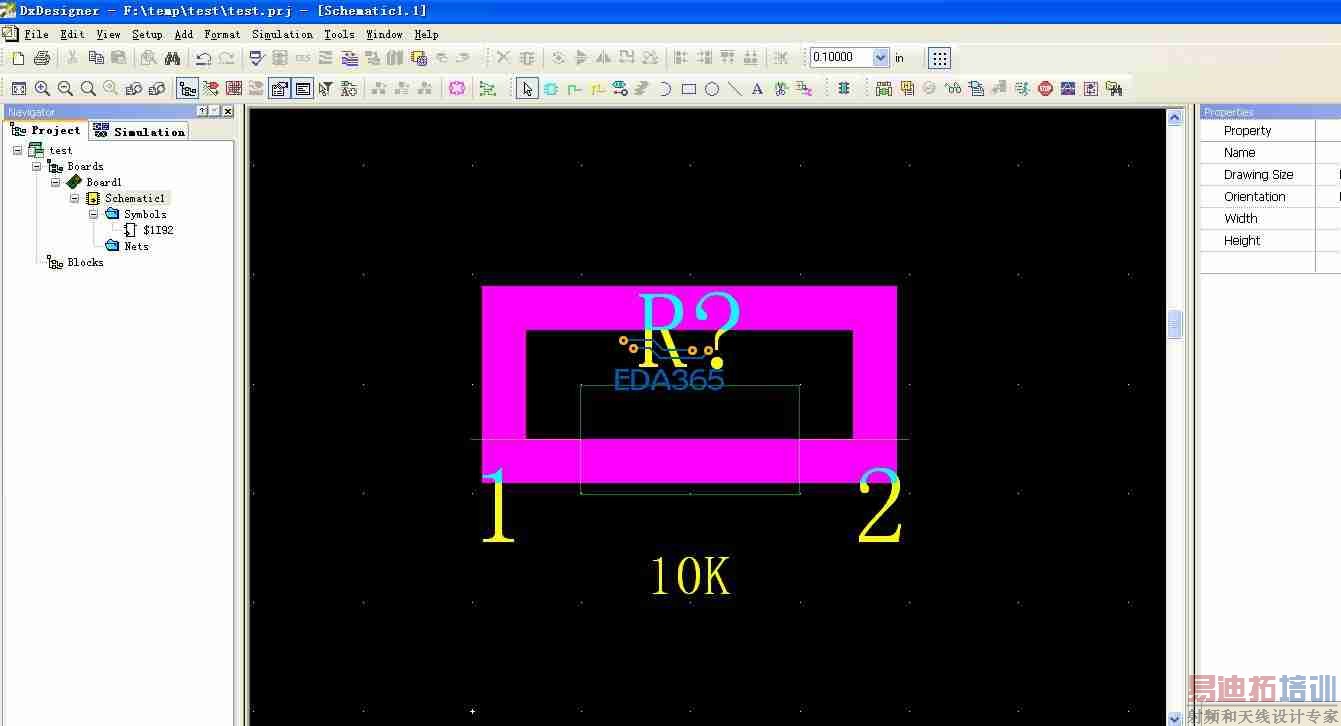

论坛的力量是强大的，帮我看看为什么器件的外框会有一个大红框？

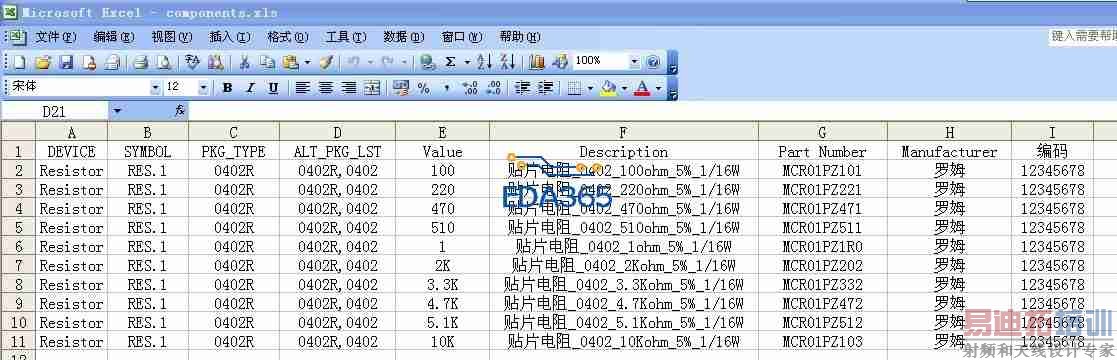

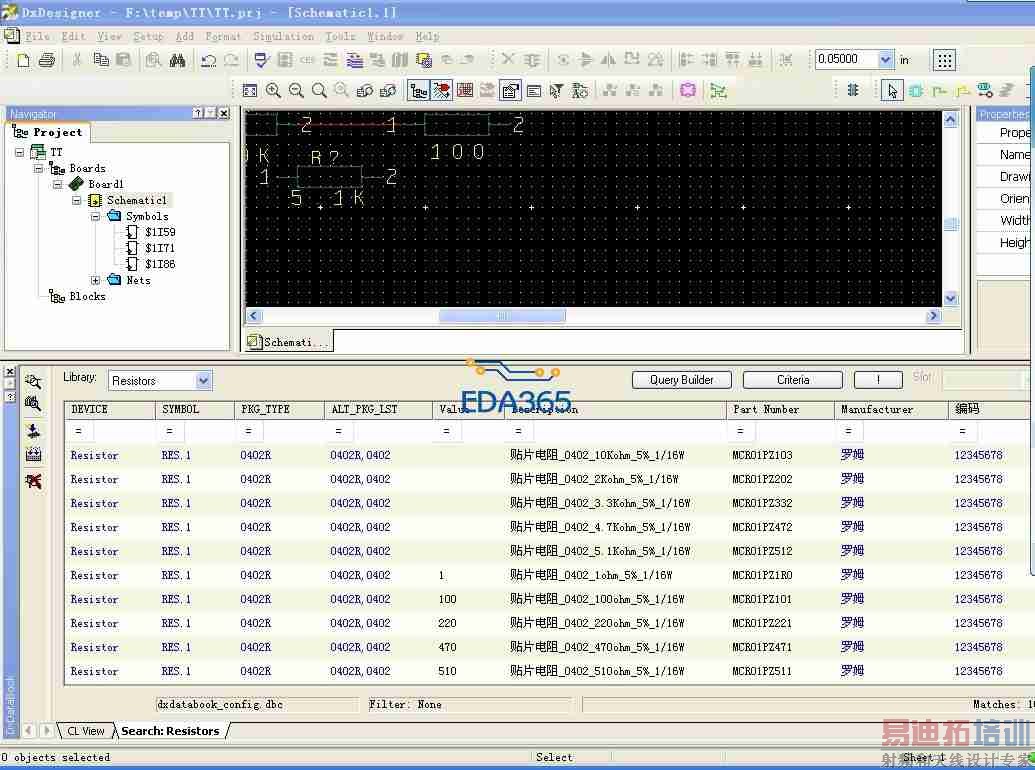

为什么数据源value值只要不是纯数字的，在dxdesigner里dxdatabook就显示不出来？

匪夷所思的DxDesigner,论坛里居然没有人解答的，更令人费解！

做symbol的时候，左下角的框框，有个pcb properties，选择new properties然后选择pin number，加入你的pin number即可，同理，添加DEVICE属性和PKG_TYPE 和part numberref denigrator等属性

因为你的中心库的symbol更新过了，所以原理图的symbol要执行一次update操作，执行tools——update即可。

databook中属性的类型是可以设置的，可以设置成数字，字符或者是混合类型等等。

版主威武！
版主一出手，啥问题都不是问题啊！太感谢了。
版主能不能谈谈，DxD画原理图，比Logic画有什么优点吗？

没用过logic，不好评论

databook中属性的类型是可以设置的，可以设置成数字，字符或者是混合类型等等。
在哪里设置？

想不到版主把问题都回答完了

不清楚啊,没有用过

版主，再麻烦请教一下，怎么画原理图的版框，即sheet border,
我看帮助文件的时候，有下面这段话，但我完全不知道怎么画这个bounding box。
For sheet borders, draw a very small bounding box (0.1 x 0.1 inches) near the symbol
origin (usually the bottom left of the sheet).
请版主指教.
谢谢！
