求助：关于间距检查的两种情况

录入：edatop.com 点击：

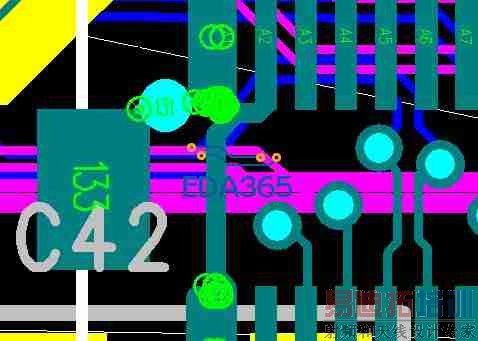

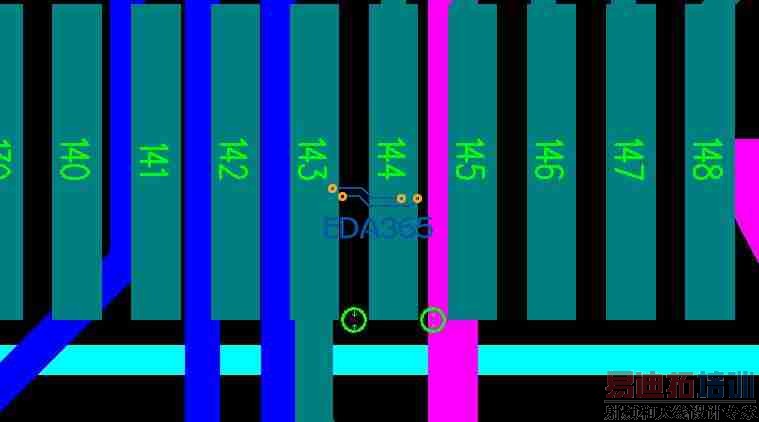

第一种，如图一，这是一个QFP封装器件的管脚，做间距检查时提示两个管脚的实际间距是5.91mil，应该≥6mil

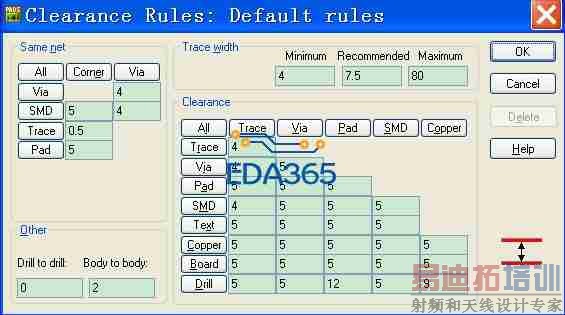

但我把间距设置改小以后（如图二），还是会有这个提示，不知为何？
图一

图二

第二种，如图三，这是一个插座的封装，在做pcb封装的时候，为了加强四个边角的焊接强度，四个边角的管脚都加了铜箔，但是没有定义网络。
另外，那个天蓝色的定位孔也没有定义网络。这就导致在做间距检查的时候出错。
请教大家，有什么好的解决办法吗？
图三

请高手赐教，不胜感激！

哪位帮忙指点一下哪？感激不尽。

1、是否元件或者网络有独立的规则，无图无真相
2、如果不想出现这个错误提示，做不规则焊盘，相互避开就可以了，或者把这几个焊盘弄成同一个网络，也不会报错

多谢回复！
1、没有设定独立的规则啊，那两个管脚都是普通的数据线，也不是差分线什么的；
2、不规则焊盘怎么做？
你提到的另一种方法，在做封装的时候好像没办法设定网络吧？
麻烦再指点一下，谢谢！

1、建议上传文件，要不真的很难猜出来是什么原因
2、不规则焊盘就是先画个不规则铜皮，右键再和焊盘关联
3、原理图上面做成同一个网络
