指点下，copper工具选用多边形画铜泊时经常画不出来出现下面对话框？

录入：edatop.com 点击：

高手指点下，copper工具选用多边形画铜泊时经常画不出来出现下面对话框？
这是怎么回事？求答案！

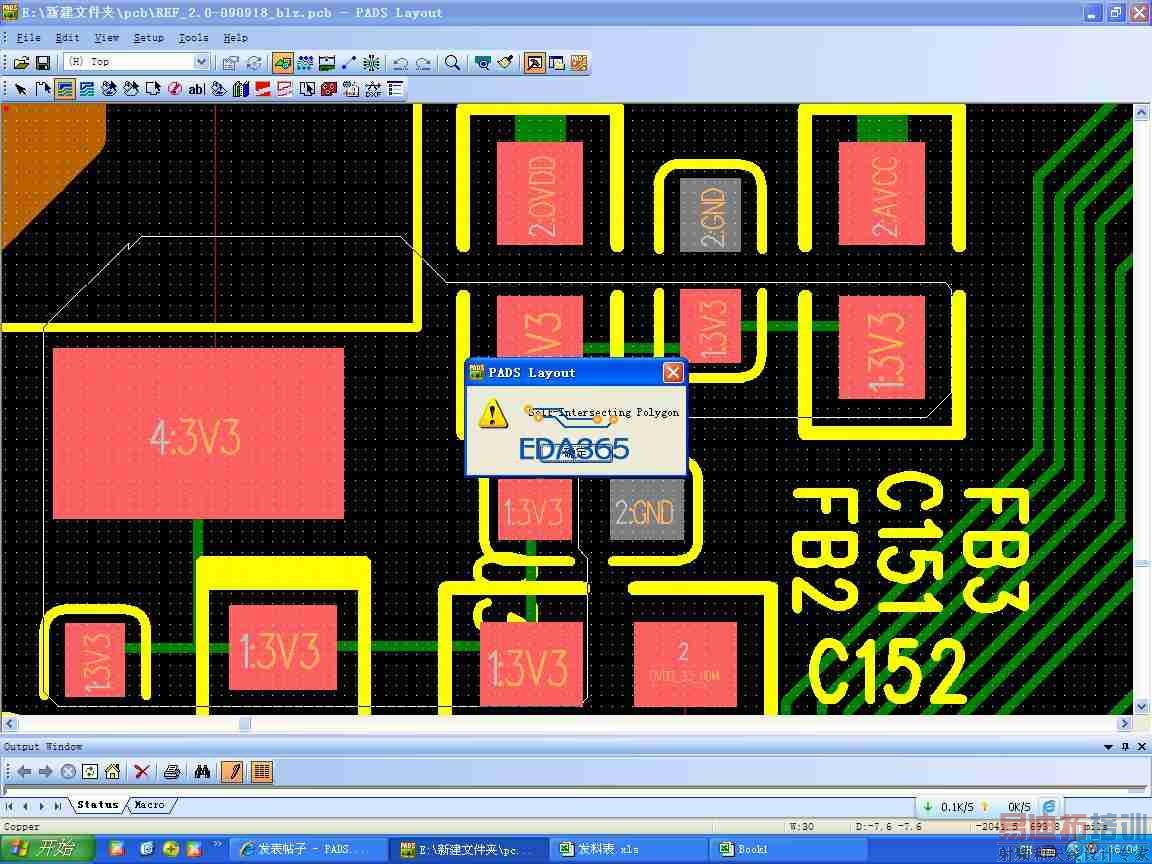

对话框内容：self-Intersecting Polygon

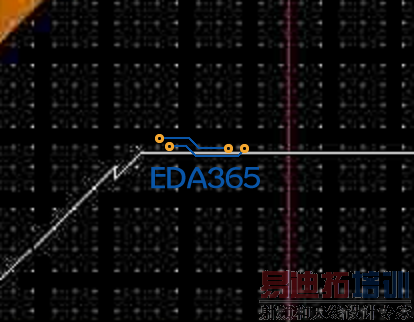

shap不规范引起的，这种很尖锐的脚不能生成
可以在画的时候改小shap的线宽，W命令
最好是规范画shap

谢谢你，真是个好人！
追问：有多边形画出来的效果不满意，怎样修改？
如果不能修改，是不是得重画，这样很费时间？

SPLIT，或add corner进行修改。

画的过程中，画错了，可以用backspace退回
画完了，只能慢慢编辑了，改坐标，右键编辑都可以

画多边形的最好把格点设置小些，大的很容易抓不到，就报错
