PADS处女作 ATmega16最小系统板

录入:edatop.com    点击:

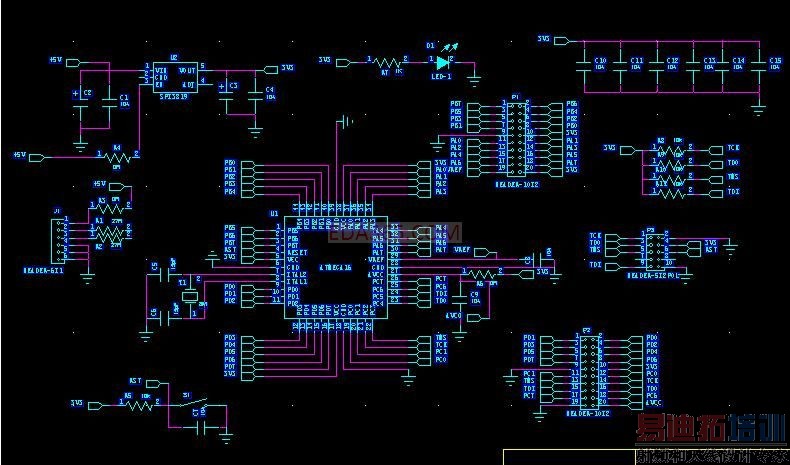

原理图

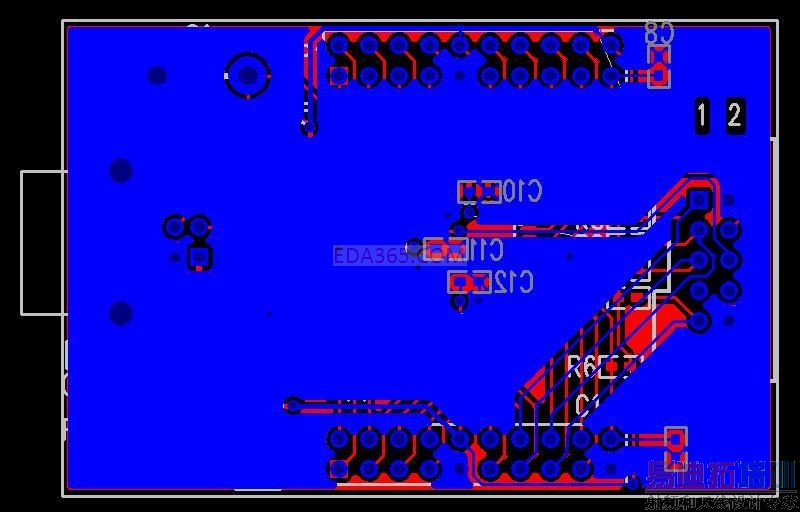

bott

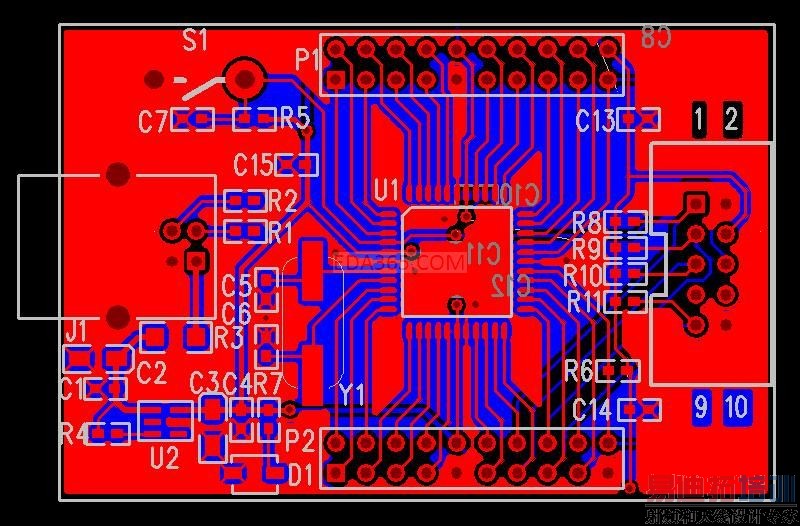

红色的一面MCU 没必要铺铜
左右2个连接器的引脚封装做的不太好,特别是右边数字1,2 9,10 放错面了吧太丑了
元件标称文字没有处理 太大了

发出来学习学习啊

最右边的连接器封装是pads2007上自带的不是我做的 拿来主义
我眼睛不好使所以丝印做大点

楼主,能否将M16的tqfp44封装共享下,非常感谢!

吸取

感觉还行

兩層板 就差不多這樣拉
沒有什麼好挑剔
加油 慢慢進步

加油虽然不怎么样.比如晶体,电源

自己玩玩的,没必要那么认真
