PADS画的PCB图做的实际板子是怎样的

录入:edatop.com    点击:

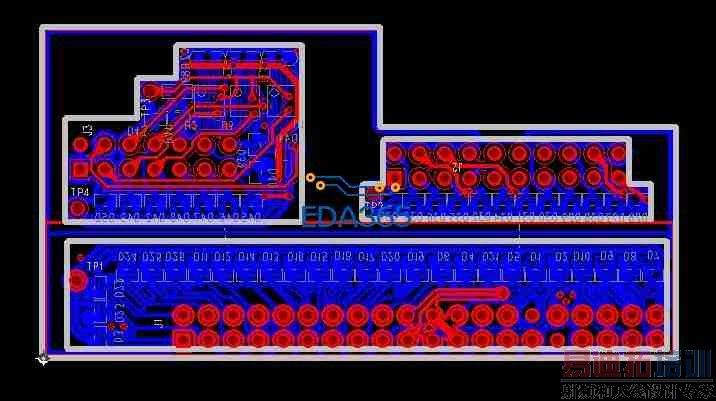

请问下图中所示的pcb板图,最外面的白框为 Board Outline ,里面的三个为Board CutOut.这样子的做到将会怎么样的呢?

出三块板子
猜的

我怎么觉得就是一挖了三个洞的板子

Board CutOut部分应该是挖空的吧

板内三个为Board CutOut区域会被挖空

我奇怪的是Board CutOut可以布线么?

没见过这么布板的,这样应该是直接把板子挖3个洞

谢谢

我先布好线,然后再那样的

我以前也做过一个这样的板子,不过我是两板,你这个是出来三个板子了

高手
