焊盘为什么出现四方形的飞线

可能最短化了。

不是,我重连一下就没有了,可能是没有连接,但一个一个的连也好慢啊

☆承诺☆ 发表于 2012-9-14 09:23

你想太多了。

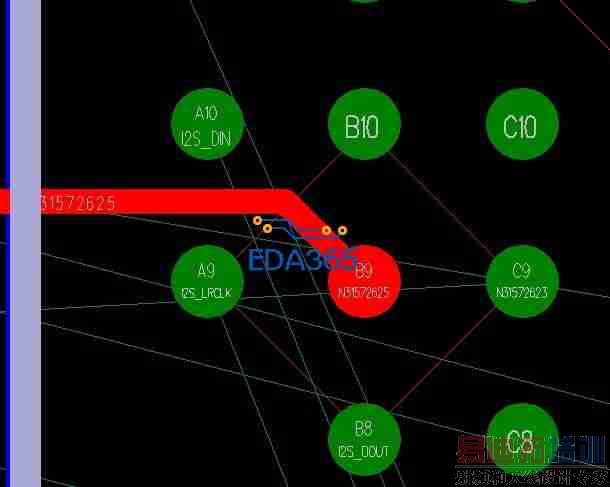

不是这个,这个是走线拐角,,我这个是焊盘四周的飞线,如果我双击一下焊盘就没有了,但是太多个焊盘了

你的走线是不是用COPY的，或者是reused，就会出现这种情况，但连通性是OK的，你可以去RUN下

不是,这么说吧,本来走好线的,后来我移了一下封装,虽然位置没有移动太多,但出现了这个,打板肯定没事,只是难看,

这个就是由于器件和线没有正好连上，焊盘中心和线有很短很短的距离，就会出现这样的飞线，还有6楼同学说的也会出现这种情况。只要连通性OK就没事。还有，你微调封装位置又不想动线的时候，最好选择上这一项，就不会出现飞线了。

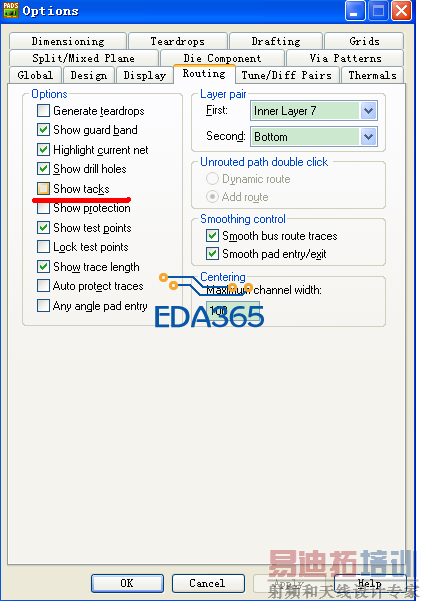

呀，图片没有，选择这一项：
setup--preferences--design--stretch traces during component move

每个焊盘点二个,点完了,,楼上说的这个只是移封装的时候,不拖动线,但那个四方形鼠线还是在,所以纠结这么久,干脆,一个一个的点完,

我以前也碰到过，无视它，没关系

有那个存在，确实看了不爽，不懂人还以为线没连完呢

这个表示线不在焊盘的中心，没有和焊盘的中心连接起来，这个没关系的。我经常遇到，我也觉得太难看，所以一般我都是没事的时候一个焊盘点两下就ok了，不管它也没事，不过我有强迫症。
