如图电路怎么分析
录入：edatop.com 点击：
求解电路怎么分析，请大神们指教
充电检测吧
当VDC有电压的时候，可能就是充电器插入插座的时候

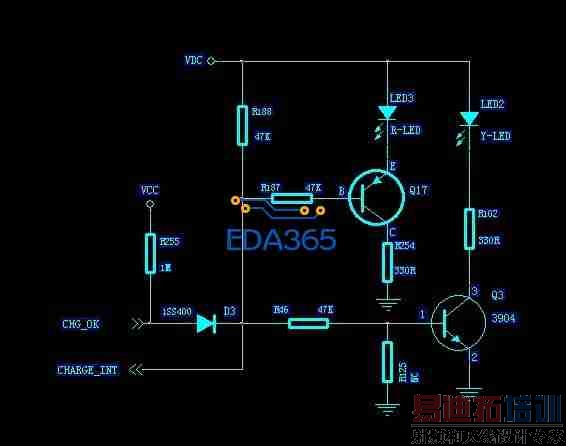

CHG_OK为高的时候，Q3导通，Q17断开，LED2亮，就是黄灯亮，应该是代表充电完成
CHG_OK为低的时候，二极管D2不能导通，R188、R46、R125的分压推测是不能使Q3导通，R125的电阻值看不清楚，不能计算
这时候LED3、R137、 R46、 R125、R254就能使Q17导通、LED3就亮了，红灯亮，这条电路就会有一个中断信号给charge_int，但是分压好像有点高，不知道能不能识别到这个中断信号
