Pads 盲孔 verify 报错

录入:edatop.com    点击:
用pads画完pcb后进行verify 检查connectivity ,有很多盲孔报错未连接,网络应该是连接好了的。有朋友遇到过这种检查错误吗,烦请指教怎样消去这个错误

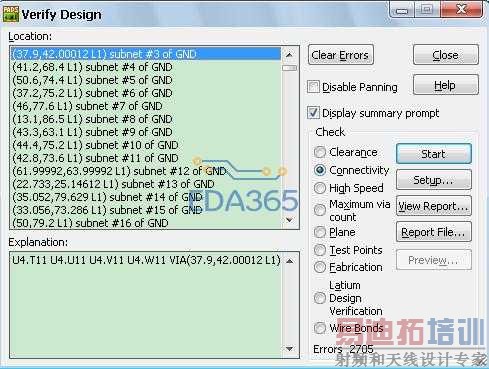

上图

孔的stitching属性去掉



3楼的方法好像没有作用

上传资料,

你没铺铜吧?

感觉像是分割层没铺铜的样子

还是没能解决啊

未铺铜检查就会出这个问题。

无PCB图无真相。
又不是灯谜会。
