pads9.1在焊盘上打不了过孔，是不是BUG？

录入：edatop.com 点击：

最新发现：pads9.1走线时打开DRC在焊盘上打不了过孔，SAME NET间距我设置成0了，有哪位大哥知道为什么阿？

你没设置过孔可以上焊盘，当然就不能在焊盘上打孔了。

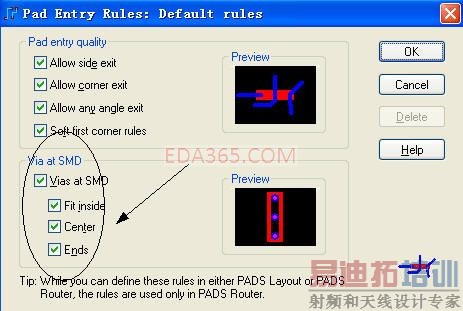

再在RULES里设置下这里就可以了

我也设置这里了，但还是打不了，在PADS2007 layout里面就可以，我是用PADS LAYOUT,ROUTER里面可以打的。不知道为什么阿？

各位有没有碰到这个问题？用9.1的可以试下。

所有该设置的我都设置了,就是不行.我看是BUG.

我也遇到同样的情况没有办法解决。

终于有人遇到和我一样的问题啊！
解决方法：
把设计栅格设置得更小就可以了。在无命令模式下，输入以下两个命令：
u m
g 1
即把设计栅格设置为1mil,就可以在Layout和Router中顺利添加过孔！
差点把安装的9.4.1给卸了，呵呵。

另外，发现用PADS9.4.1打开PADS2007的工程时，有时候个别过孔会突然消失，DRC检查线路不通。
得重新添加过孔。
初步断定是PADS9.4.1的BUG（或者是破解带来的问题）。
不知道大家有没有遇到过，有没有解决的方法！
