Import DXF问题

录入：edatop.com 点击：

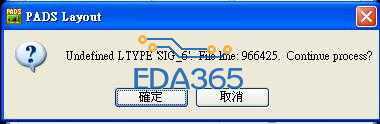

图中为导入DXF档时，出现的讯息，请问代表什么意思呢？是在Export时设定错误吗？其中File line的数字又代表什么意思？

自推...

DXF发来看看

PADS Layout/PowerPCB只能识别dxf的二维线,dxf用R12/R14格式保存
autocad的二维图形都能识别,不能识别"填充","复杂图层"
公制毫米, padsimport选"metric"
英制的,选"mils"

可我这是自己导出DXF文件，在导入进去出现的错误，我在研究研究，谢了～

导出的dxf 再导入
在"DXF Import"中再具体选择"PCB layer" ,层
"Type"中选择 2D Line二维线或Copper 铜皮
英制导出英制导入更顺畅,

我觉得autocad画图功能强一些,尤其是坐标设置,图形更精确
用autocad画覆铜边框的闭合线段, 再导入转为铜边,
在pads中画铜边框那是很难精确的具体坐标,

同意
