pads中怎么隐藏原理图元件管脚

录入:edatop.com    点击:
pads中怎么隐藏原理图元件管脚 经常遇到如实际有4个脚的按键可是只要用到两个脚。2个管脚电器相连的!如何隐藏到两个管脚在原理图中不显示!

"Setup"-->"Display"-->"visible only"这行,pin number不打勾

不对,应该是:"pin number"这列不打勾
可视/不可视==勾/不勾

不是pin number 是pin!

原理图,还是PCB图
padslogic, 我是这么处理的:不用的引脚一般不连线,
orcad capture,有"Edit Part" 引脚的"pinvisible"勾选

把一个封装做成几个Gates,像一些大芯片(或者很多与与非门等模块的IC)一样,一个封装,几个模块(Gates),你调用一个就可以了,其他不用的管脚的放到另外Gates不调用出来,这样是比较规范的做法
随便点的,比如原理图做2个脚,PCB做4个脚,一样可以调用的,多的脚没有关系的。

先要创建的是CAEDecal就是逻辑元件图
然后创建的是PartType
pads logic -->"Tools"-->"Part Dditor">file-->new-->
选part type
"Edit Electrical"中

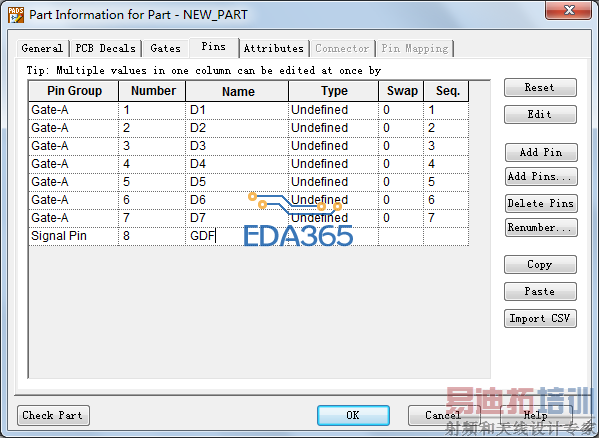

-->"pins"选项卡-->设置引脚pin group"选"signal pin"则不会显示
GND或电源Vcc,类型
