PADS的Reuse功能

录入:edatop.com    点击:
我在书上看到pads的Reuse功能很棒。请问,那个Reuse文件是怎么建立的?请高手帮忙

在没有选择任何目标时,点击右键,选择Select anything,再框选做为重复使用
电路部分,我们选择本设计中的中间下半部分的设计,图中绿色圈中的高亮部分

点击右键选择设置群原点(Set Group Origin) ,鼠标左键点击,设置群原点的
地方。以后在打开这个重复使用电路时,光标将依附在设置的群原点的地方。这
主要是为了后续对产生的 Reuse 模块进行精确定位。
提示:为了精确定位,你可以利用无模命令S x y 的模式,输入精确的 x 和 y轴的坐标。

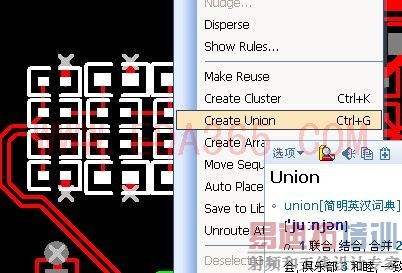

点击鼠标右键,在弹出的菜单中,选择建立重复使用电路(Make Reuse),弹出 Make Reuse 对话框。

在 Make Reuse 窗口,输出Reuse 名称“reuse1” ,点击 OK。弹出 Reuse Save As
对话框,输入 reuse1文件名,点击保存,保存重复使用电路。

谢谢了

学习……

原点很重要

学习了,这下找到提高速度的方法了

这个办法非常有用,提高电路设计很有帮助。

学习了

这个方法不错,·1

还是不太清楚重用功能,跟按Ctrl+C的差异在哪....

学习了
