关于坐标问题

1）水平直线：① 在PADS窗口中选择画线工具
② 输入无模指令“S”
③ 在弹出的对话框中输入坐标“30 0” （30和0之间要有空格）
④ 先按一下回车键再按一下空格键（不要移动鼠标）
⑤ 输入无模指令“S”
⑥ 在弹出的对话框中输入坐标“110 0”（110和0之间要有空格）
⑦ 先按一下回车键再按一下空格键
⑧ 结束画线工具
2）垂直走线的方法与水平走线的方法是一样的，只是坐标值不一样

学习了。

想借贵帖求教一个问题：为什么我的PADS 在输入S XX XX 后定位的坐标不准，
经常是XX.000XXXX.000XX很郁闷啊 经常出现小数点后面 很多位小数的不管怎样设置 GD G 都不行的。
为这事被老大骂了几次的.....

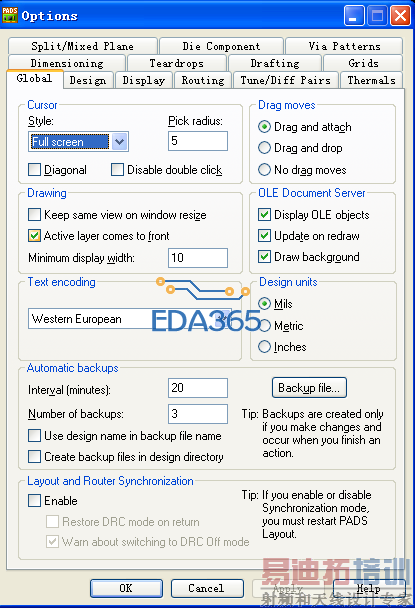

你的设计单位是什么啊

你的设计单位是什么啊

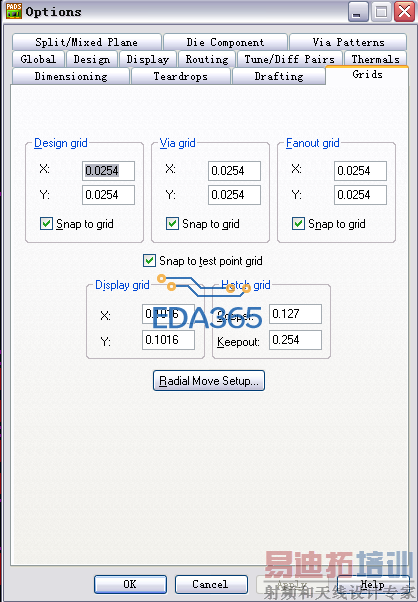

这几个勾你勾上了，G才有用

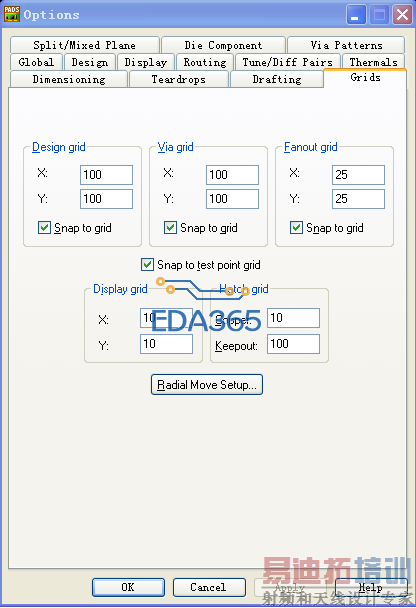

把你这个设置贴出来看看，感觉可能是其他问题

设计单位是mm的，但是别人的可以啊

我想问再问一下各位，假如我有3块板拼在一起，同时导入到PCB中去，这3块板我都要把它显示为板框层，请教一下各位你们是怎么做的？在此谢谢

发表于 2012-8-15 08:53

怎么回复的文字没有了？

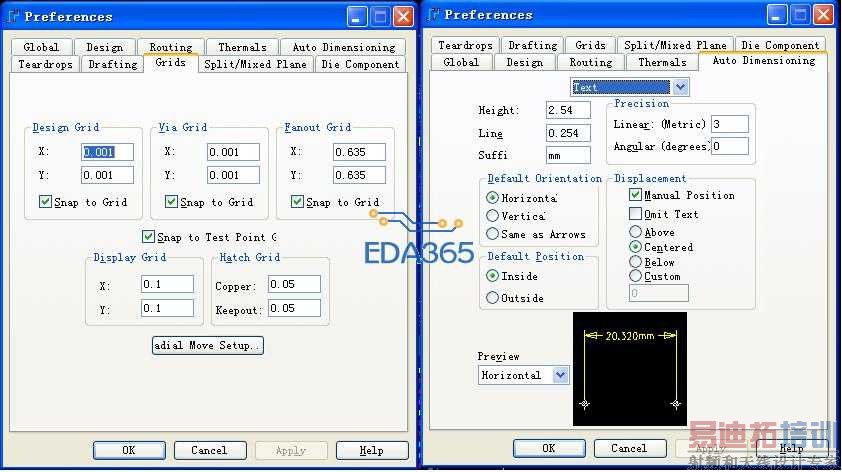

这样设置可以解决小数点的问题，但是定位的问题依然存在，例如我输入10.325,0.328 实际捕捉到的坐标是10.318，0.334

那是你的格点设置不对？输入命令G 0.0001 0.0001 了吗？

benny2012 发表于 2012-8-15 09:06

mils的单位应该不会出现这种问题吧，又没有小数，我们只用mm单位的......
