PADS Logic图中复杂的LCD怎么画出来的

录入:edatop.com    点击:

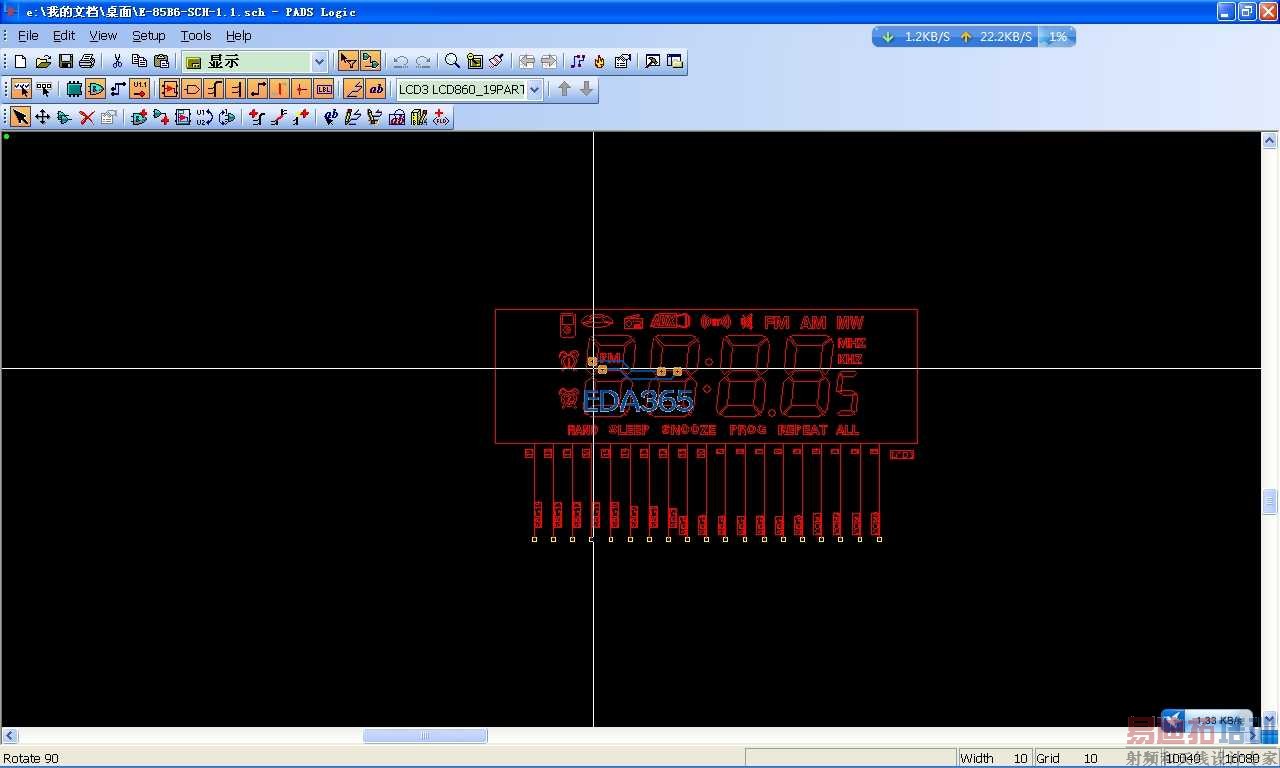

那位高手请教一下图中LCD怎么画出来的

你是指怎么画pcb封装吗

是原理图

矩形框外边放上管脚就可以了吧

就和你发的图差不多吧

关键是里面的内容啊

先入图导入PADS LAYOUT,然后将图存到库中。打开LOGIC,在LOGIC封装编辑时点“ADD 2D LINE FORM LIBRARY.

原来可以这样 我都自己画的
