555构成的单相定量供电控制器电路

录入：edatop.com 点击：

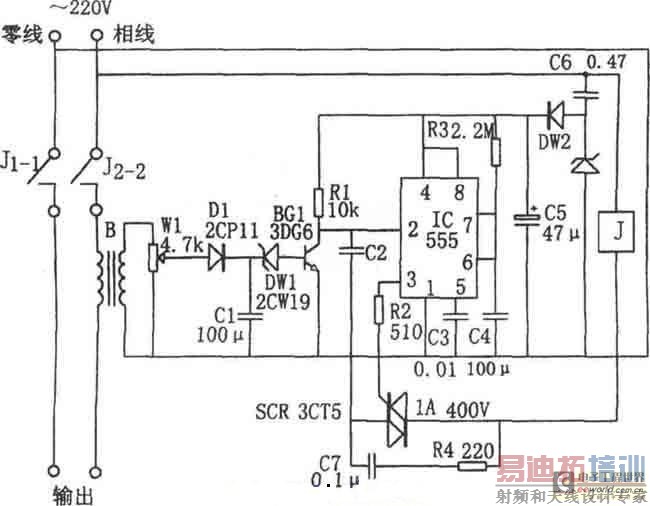

　　如图所示为单相定量供电控制电路。该电路由负荷检测电路、电子开关、单稳定时电路、继电器控制电路等组成。

　　负荷检测电路由互感器B和D1、C1、W1组成，用以检测电路的负荷情况。电子开关由BG1、DW1和R1组成，其受检测信号控制。由IC（555）和R3、C4等组成的单稳定时电路的定时时间为td=1.1R3C4，图示参数对应的时间约为4分钟。

　　当用电超过负荷时，稳压管DW1击穿，BG1饱和导通，555因②脚电位为低电平而发生置位，③脚输出的高电平使可控硅SCR导通，继电器J吸合，触点J1-1、J2-2断开，切断～220V电源。待4分钟后，555输出低电平，相应J释放．触点J1-1、J2-2闭合，电源接通，再进行检测。

　　本控制器可实现当负荷超过时自动切断电源，待负荷降到规定值后，又可恢复供电，其适用于单相～220V±40V的市电，供电功率为300～1600W。当因超负荷断电后，每4分钟检测一次。
