用TDA2822制作的立体声迷你小功放

录入：edatop.com 点击：

　　TDA2822是SGS公司生产的低电压小功率功放集成功放电路，由于价格极为低廉（几毛一块），线路简单，因此在低档收录机以及小音箱中广泛应用。

　　TDA2822采用双声道设计，其最大供电电压为15V，最大电流1．5A，最小输入电阻100KΩ，当输入电压为9V，输出为4Ω时，频率为1KHZ时，输出功率为1．7W／声道。

　　TDA2822可以当MP3，随身式的VCD（DVD），收音机，单放机的功率放大器。本文将TDA2822做成单声道的和立体声的电路图分别介绍如下：

　　TDA2822单声道功放

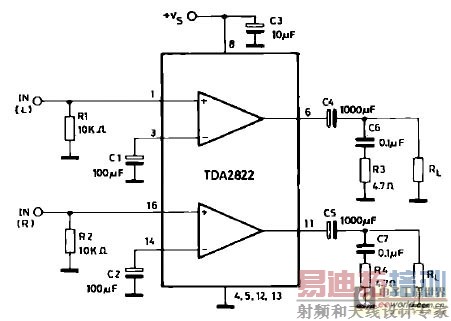

　　TDA2822双声道功放
