图1中的电路显示将3个K型热电偶连接至AD7793 精密24位 Σ-Δ型模数转换器（ADC），以测量热电偶电压。由于热电偶是一种差分器件而不是绝对式温度测量器件，必须知道基准结温才能获得精确的绝对温度读数。这一过程被称为基准结补偿，通常称为冷结补偿。本电路中ADT7320 精密16位数字温度传感器用于冷结基准测量，并提供所需的精度。
图1. 多通道热电偶测量系统（原理示意图：未显示所有连接和去耦）
电路描述
图1中的电路专为使用 ADT7320同时测量3个K型热电偶而设计，该器件是一款±0.25°C精度、16位数字SPI温度传感器。
热电偶电压测量
采用热电偶连接器和滤波器作为热电偶与AD7793 ADC之间的接口。每个连接器（J1、J2和J3）都直接与一组差分ADC输入相连。AD7793输入端的滤波器可在信号到达ADC的AIN （+）和AIN（
）输入端之前降低任何热电偶引脚上叠加的噪声。AD7793集成片内多路复用器、缓冲器和仪表放大器，可放大来自热电偶测量结点的小电压信号。
冷结测量
ADT7320精密16位数字温度传感器用于测量基准结（冷结） 温度，其精度在
20°C至+105°C温度范围内可达±0.25°C。 ADT7320完全经过工厂校准，用户无需自行校准。它内置一个带隙温度基准源、一个温度传感器和一个16位Σ-Δ型 ADC， 用来测量温度并进行数字转换， 分辨率为 0.0078°C。
AD7793和ADT7320均利用系统演示平台 （EVAL-SDP-CB1Z）由SPI接口控制。此外，这两个器件也可由微控制器控制。

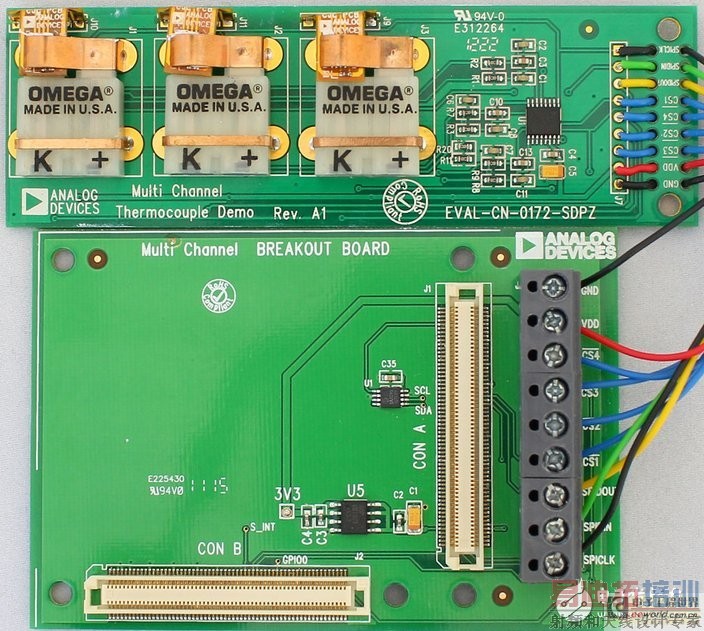

图2. EVAL-CN0172-SDPZ电路评估板

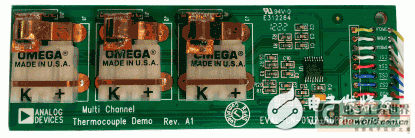

图2显示带有3个K型热电偶连接器的EVAL-CN0172-SDPZ 电路评估板，AD7793 ADC， 和ADT7320温度传感器安装在独立柔性印刷电路板（PCB）的两块铜触点之间，用于基准温度测量。

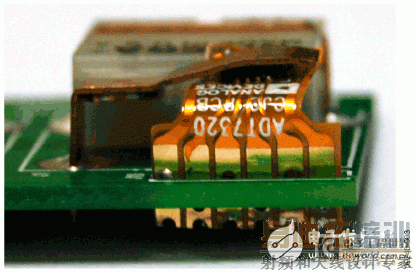

图3是安装在独立柔性PCB上ADT7320 的侧视图，该器件插在热电偶连接器的两个铜触点之间。图3中的柔性PCB更薄更灵活，比小型FR4类PCB更具优势。它允许将ADT7320巧妙地安装在热电偶连接器的铜触点之间，以尽量降低基准结和ADT7320之间的温度梯度。
图3. 安装在柔性PCB上ADT7320的侧视图

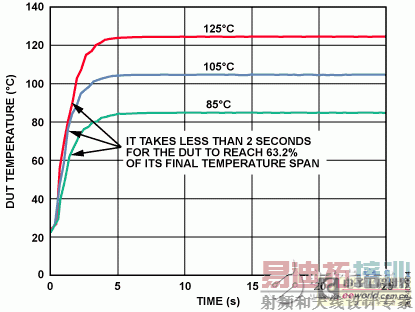

小而薄的柔性PCB还能使ADT7320快速响应基准结的温度变化。 图4显示ADT7320的典型热响应时间。
图4.ADT7320典型热响应时间
本解决方案较为灵活，允许使用其它类型的热电偶，如J型或T型。本电路笔记中，选择K型是考虑到其更受欢迎。实际选用的热电偶具有裸露尖端。测量结位于探头壁（probe wall）之外，暴露在目标介质中。
采用裸露尖端的优势在于，它能提供最佳的热传导率、具有最快的响应时间，并且成本低、重量轻。不足之处是容易受到机械损坏和腐蚀的影响。因此，不适合用于恶劣环境。但在需要快速响应时间的场合下，裸露尖端是最佳选择。若在工业环境中使用裸露尖端，则可能需对信号链进行电气隔离。可使用数字隔离器达到这一目的 （见www.analog.com/icoupler）。
不同于传统的热敏电阻或电阻式温度检测器（RTD）， ADT7320是一款完全即插即用型解决方案，无需在电路板装配后进行多点校准，也不会因校准系数或线性化程序而消耗处理器或内存资源。它在3.3 V电源下工作时的典型功耗仅为700μW，避免了会降低传统电阻式传感器解决方案精度的自发热问题。
精密温度测量指南
下列指南可确保ADT7320精确地测量基准结温度。
电源： 如果ADT7320 从开关电源供电，可能产生50 kHz以上的噪声，从而影响温度精度。为了防止此缺陷，应在电源和VDD. 之间使用RC滤波器。所用元件值应仔细考虑，确保电源噪声峰值小于1 mV
去耦： ADT7320必须在尽可能靠近 VDD 的地方安装去耦电容，以确保温度测量的精度。推荐使用诸如0.1μF高频陶瓷类型的去耦电容。此外，还应使用一个低频去耦电容与高频陶瓷电容并联，如10μF 至 50 μF 钽电容。
最大热传导： 塑料封装和背面的裸露焊盘（GND）是基准结至ADT7320的主要热传导路径。由于铜触点与ADC输入相连，本应用中无法连接背面的焊盘，因为这样做会影响 ADC输入的偏置。
精密电压测量指南
下列指南可确保AD7793精确地测量热电偶测量结电压。
去耦：AD7793必须在尽可能靠近AVDD 和 DVDD 的地方安装去耦电容，以确保电压测量的精度。应将0.1 μF陶瓷电容与 10 μF钽电容并联，将AVDD去耦到GND。此外，应将0.1 μF 陶瓷电容与10 μF钽电容并联，将DVDD去耦到GND。 更多有关接地、布局和去耦技巧的讨论，请参考Tutorial MT-031 和 Tutorial MT-101
滤波：AD7793的差分输入用于消除热电偶线路上的大部分共模噪声。例如，将组成差分低通滤波器的R1、R2和C3放置在AD7793的前端，可消除热电偶引脚上可能存在的叠加噪声。C1和C2电容提供额外的共模滤波。由于输入ADC 的AIN（+）和AIN（
）均为模拟差分输入，因此，模拟调制器中的多数电压均为共模电压。AD7793的出色共模抑制（100 dB最小值）进一步消除了这些输入信号中的共模噪声。
本方案解决的其它难题
下文总结了本解决方案是如何解决前文提到的其它热电偶相关难题。
热电偶电压放大：热电偶输出电压随温度的变化幅度只有每度几μV。本例中所用的常见K型热电偶变化幅度为41μV/°C。这种微弱的信号在ADC转换前需要较高的增益级。 AD7793内部可编程增益放大器（PGA）能够提供的最大增益为128。本解决方案中的增益为16，允许AD7793通过内部基准电压源运行内部满量程校准功能。
热电偶的非线性校正：AD7793在宽温度范围（–40°C至 +105°C）内具有出色的线性度，不需要用户校正或校准。为了确定实际热电偶温度，必须使用美国国家标准技术研究院（NIST）所提供的公式将参考温度测量值转换成等效热电电压。此电压与AD7793测量的热电偶电压相加，然后再次使用NIST公式将两者之和再转换回热电偶温度。另一种方法涉及查找表的使用。然而，若要获得同样的精度，查找表的大小可能有较大不同，这就需要主机控制器为其分配额外的存储资源。所有处理均通过EVAL-SDP-CB1Z以软件方式完成。EVAL-SDP-CB1Z以软件方式完成。
欲查看完整原理图和EVAL-CN0172-SDPZ的布局，请参见 CN-0172设计支持包：www.analog.com/CN0172-DesignSupport.
常见变化
对于精度要求较低的应用，可用 AD7792 16位Σ-Δ 型ADC 替代 AD7793 24位Σ-Δ 型ADC对于基准温度测量，可用 ±0.5°C精度的 ADT7310 数字温度传感器替代±0.25°C精度的 ADT7320. AD7792和ADT7310均集成SPI接口。
