一款调频对讲机电路

录入:edatop.com    点击:

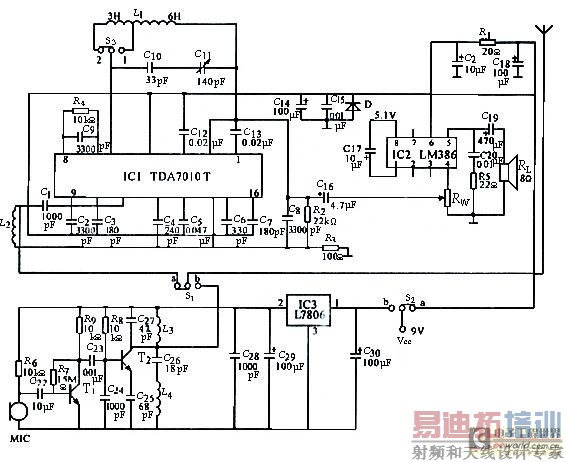

  如图所示是TDA7010T+LM386组成的调频对讲机电路与制作,IC1采用 TDA7010T或TDA7050T,IC2采用LM386或BA5386,NJM386,IC3采用L7806,BG1选用9014;BG2选用 D-40或9018。电容器除电解电容器及C11外均采用瓷片电容器,C11采用CBM-226D可变电容器,如用7/25pF微调电容器也能覆盖整个波段,但应将C10短接,电阻均用金属膜电阻。线圈无需自制。天线用87~108MHz的专用橡皮套式天线
