DIY:自制小台灯 简单+低成本( )

　一、简介：电池盒最多可放四节1865电池，串连输出，数字电压表头监视电池电压情况

　　 图中装入电池为：磷酸铁锂电池

　 　磷酸铁锂电池比较泼辣，过放、过充对电池伤害不大，可以不考虑过放、过充保护

　　 四节磷酸铁锂电池串连输出，额定电压为12.8V

　　 18V太阳能电池板经过恒压电路后输出14.4V恒定电压，给四节串连的铁锂电池充电

　　 不需要恒流，因为太阳能电池板提供充电电流是有限的

二、应用

　　应用一：买两块面包板，DIY后由电池盒做供电电源

　　 经常使用的电压为9V一下，所以需要一个可调降压电路

　　 廉价高性能KIS-3R33S模块加以改造做可调降压电路非常合适

　　 KIS-3R33S模块转换效率非常高、是廉价的电子DIY利器

　　 对其改造可以做成可变降压电路、可变升压电路、恒流电路、恒流恒压电路、等等

　　 有关KIS-3R33S模块资料，在网上很容易找到

　　 前几年网上KIS-3R33S模块价格不超过一元

　　应用二：LED灯由8只食人鱼串连方式链接，并串连一只100欧姆电阻限制电流在17mA

　　 四节磷酸铁锂电池串连给LED灯供电，LED灯将电压提升到26.1V驱动8只串连的食人鱼

　　 升压由MC34063芯片及辅助电子器件组成，升压效率在75%附近，小电流升压效率不容易做到很高

　　 MC34063芯片价格便宜（每片不超过0.4元），可玩性挺好的

　　 因为电路板比较简单，所以手工雕刻完成

　　 如果用KIS-3R33S模块升压，效率还能高些（我曾做过实验）

　　三、材料：竹地板料头、电子元器件、不锈钢及其它金属件、等等

　　拍摄相机：松下LX5

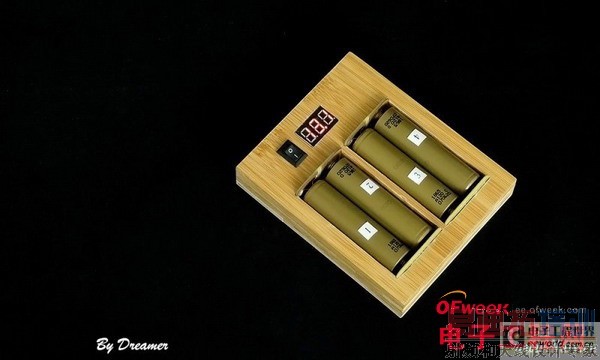

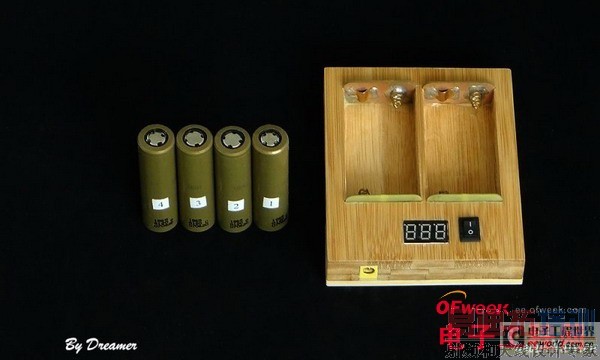

　　１、1865电池及电池盒

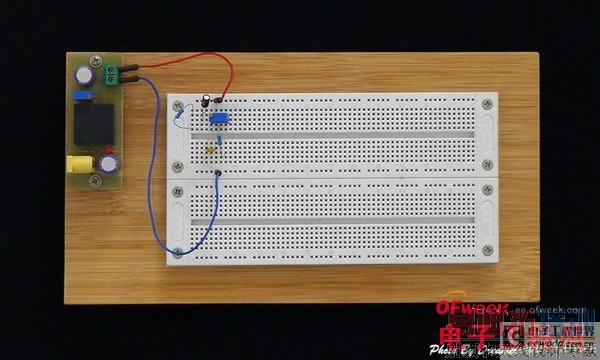

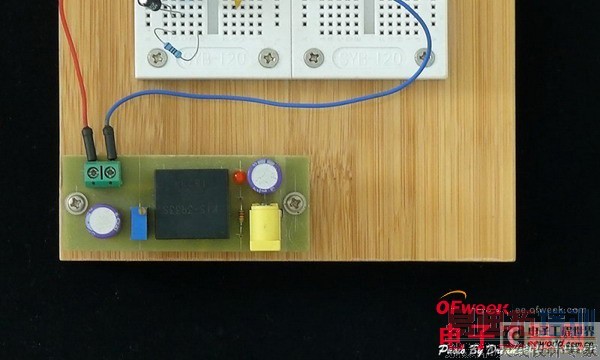

　　２、DIY后的面包板

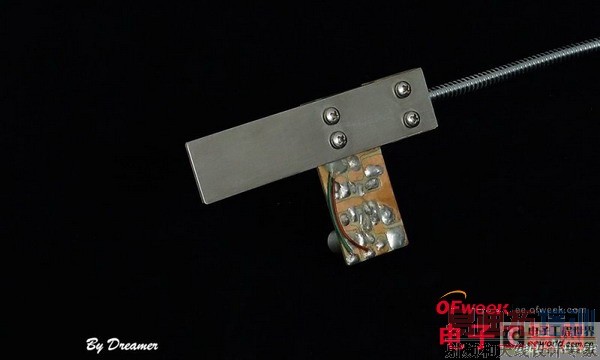

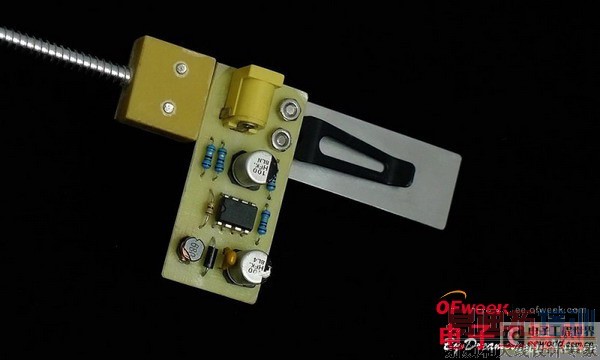

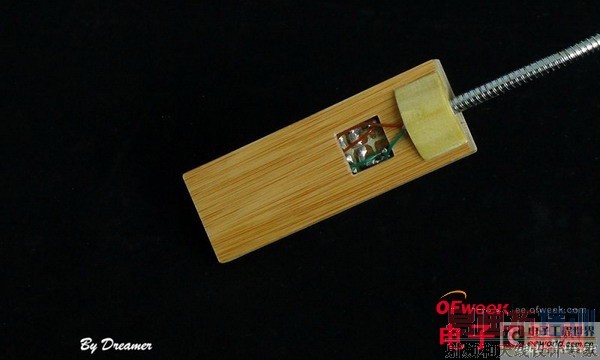

　　３、LED灯

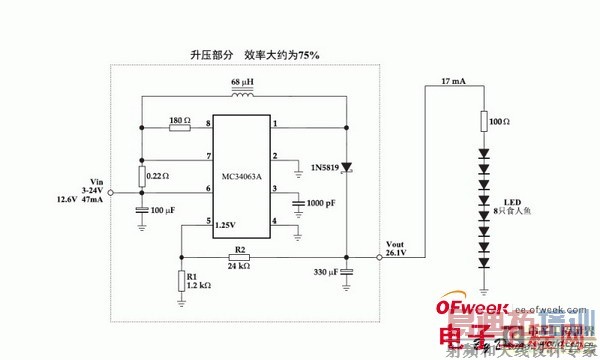

　　４、LED灯电路图

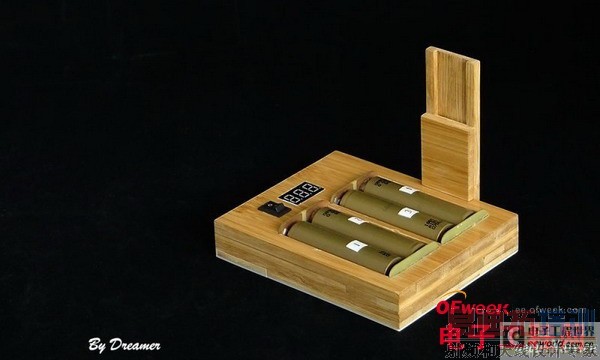

　　５、电池盒上装个附件

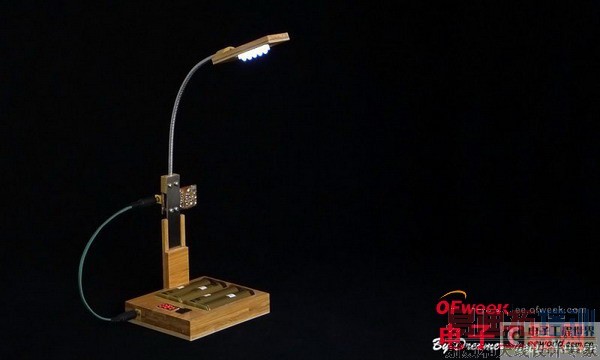

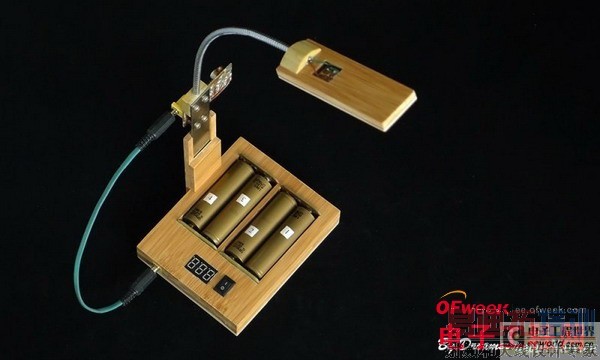

　　６、电池盒与LED灯组合成小台灯
