集成电路技术汇总( 二) ：应用电路识 方法

　　集成电路应用电路特点

　　①大部分应用电路不画出内电路方框图，这对识图不利，尤其对初学者进行电路工作分析时更为不利。

　　②对初学者而言，分析集成电路的应用电路比分析分立元器件的电路更为困难，这是对集成电路内部电路不了解的原缘，实际上识图也好、修理也好，集成电路比分立元器件电路更为方便。

　　③对集成电路应用电路而言，大致了解集成电路内部电路和详细了解各引脚作用的情况下，识图是比较方便的。这是因为同类型集成电路具有规律性，在掌握了它们的共性后，可以方便地分析许多同功能不同型号的集成电路应用电路。

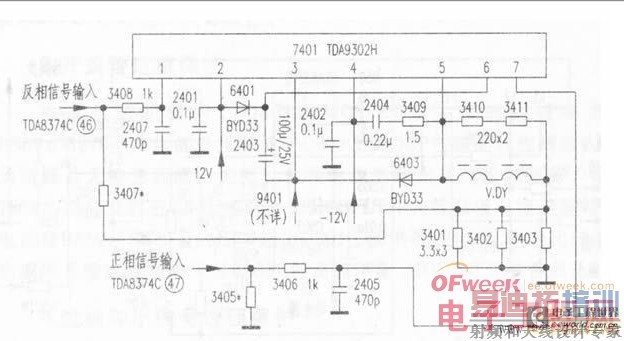

　　集成电路应用电路识图方法和注意事项

　　(1)了解各引脚的作用是识图的关键 了解各引脚的作用可以查阅有关集成电路应用手册。知道了各引脚作用之后，分析各引脚外电路工作原理和元器件作用就方便了。例如：知道①脚是输入引脚，那么与①脚所串联的电容是输入端耦合电路，与①脚相连的电路是输入电路。

　　(2)了解集成电路各引脚作用的三种方法 了解集成电路各引脚作用有三种方法：一是查阅有关资料；二是根据集成电路的内电路方框图分析；三是根据集成电路的应用电路中各引脚外电路特征进行分析。对第三种方法要求有比较好的电路分析基础。

　　电路分析步骤

　　集成电路应用电路分析步骤如下：

　　①直流电路分析。这一步主要是进行电源和接地引脚外电路的分析。注意：电源引脚有多个时要分清这几个电源之间的关系，例如是否是前级、后级电路的电源引脚，或是左、右声道的电源引脚；对多个接地引脚也要这栶分清。分清多个电源引脚和接地引脚，对修理是有用的？

　　②信号传输分析。这一步主要分析信号输入圕脚和输出引脚外电路。当集成电路有多个输入、输出引脚时，要搞清楚是前级还是后级电路的输出引脚；对于双声道电路还分清左？右声道的输入和输出引脚。

　　③其他引脚外电路分析。例如找出负反馈引脚、消振引脚等，这一步的分析是最困难的，对初学者而言要借助于引脚作用资料或内电路方框图。

　　④有了一定的识图能力后，要学会总结各种功能集成电路的引脚外电路规律，并要掌握这种规律，这对提高识图速度是有用的。例如，输入引脚外电路的规律是：通过一个耦合电容或一个耦合电路与前级电路的输出端相连；输出引脚外电路的规律是：通过一个耦合电路与后级电路的输入端相连

　　⑤分析集成电路的内电路对信号放大、处理过程时，最好是查阅该集成电路的内电路方框图。分析内电路方框图时，可以通过信号传输线路中的箭头指示，知道信号经过了哪些电路的放大或处理，最后信号是从哪个引脚输出。

　　⑥了解集成电路的一些关键测试点、引脚直流电压规律对检修电路是十分有用的。OTL电路输出端的直流电压等于集成电路直流工作电压的一半；OCL电路输出端的直流电压等于0V；BTL电路两个输出端的直流电压是相等的，单电源供电时等于直流工作电压的一半，双电源供电时等于0V。当集成电路两个引脚之间接有电阻时，该电阻将影响这两个引脚上的直流电压；当两个引脚之间接有线圈时，这两个引脚的直流电压是相等的，不等时必是线圈开路了；当两个引脚之间接有电容或接RC串联电路时，这两个引脚的直流电压肯定不相等，若相等说明该电容已经击穿。

　　⑦一般情况下不要去分析集成电路的内电路工作原理，这是相当复杂的。

　　各种不同的集成电路引脚有不同的识别标记和不同的识别方法，掌握这些标记及识别方法，对于使用、选购、维修测试是极为重要的。

　　⒈缺口 在IC的一端有一半圆形或方形的缺口。

　　⒉凹坑、色点或金属片 在IC一角有一凹坑、色点或金属片。

　　⒊斜面、切角在IC一角或散热片上有一斜面切角。

　　⒋无识别标记 在整个IC无任何识别标记，一般可将IC型号面面对自己，正视型号，从左下向右逆时针依次为1、2、3……。

　　⒌有反向标志“R”的IC 　某些IC型号末尾标有“R”字样，如HAXXXXA，HAXXXXAR。 以上两种IC的电气性能一样。只是引脚互相相反。

　　⒍金属圆壳形IC此类IC的管脚不同厂家有不同的排列顺序 ，使用前应查阅有关资料。

　　⒎三端稳压IC：一般都无识别标记，各种IC有各不同的引脚。 常用集成电路的质量好坏的简单判别方法一看： 封装考究型号标记清晰字迹商标及出厂编号产地俱全且印刷质量较好 (有的为烤漆激光蚀刻等) 这样的厂家在 生产加工 过程中质量控制的比较严格。二检： 引脚光滑亮泽无腐蚀插拔痕迹 生产日期较短正规商店经营。三测： 对常用数字集成电路 为保护输入端及工厂生产需要每一个输入端分别对 VDD GND 接了一个二级管(反接) 用万用表的测二级管档位可测出二级管效应 VDD GND 之间电阻值静态在 20K以上 小于 1K 肯定是坏的。

　　要想知道集成电路快的好坏，可用万用表车龄集成块各脚对地暄工作的电压是否正常，也可以将集成块取下，测量集成块各脚与接地之间是不是正常的，需要注意的是，在更换集成电路的同事，一定要注意焊接的时间与焊接的质量。
