基于LNK302/LNK304-306离线转换器的非隔离电源及恒流LED驱动器

录入：edatop.com 点击：

引言

美国Power Integrations（PI）公司自上个世纪90年代开始，不断推出PWM控制器与功率MOSFET“二合一”系列IC，为设计输出功率直达200W的高效紧凑型低成本开关电源、AC适配器和电池充电器等，提供了一种新的解决方案。

PI公司不久前推出的LNK302/LNK304-306四种Link Switch-TN系列离线（off-line）转换器IC，是为替代360mA以下的所有线性和电容降压器（Cap dropper）型非隔离电源而专门设计的。Link Switch-TV系列IC除了用于仪器和工业控制非隔离开关型电源外，用于其设计非隔离恒流LED驱动器更是比较理想的选择。

1、LNK302/LNK304-306的结构与特点

1.1 封装及内部结构

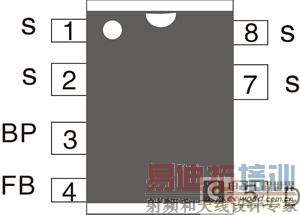

LNK302/LNK304-306采用8引脚DIP（带P后缀）和SMD封装（带G后缀），其中第6个引脚未引出，如图1所示。其中：引脚D为MOSFET漏极，并为内部提供工作电流；引脚S为MOSFET源极，同时又是参考地；引脚BP是内部6.3V电源外部旁路电容（0.1μF）连接端；引脚FB为反馈端。

图1 Link Switch-TN引脚排列

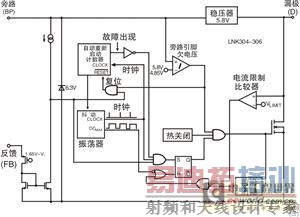

LNK302/LNK304-306架成了一个700V的功率MOSFET，振荡器、高压开关电流源、简单On/off控制电路及频率颤抖、逐周电流限制和热关闭等电路。与LNK304-306比较，LNK302不带自动重新启动电路。图2和图3所示分别为LNK302和LNK304-306的内部结构框图。

图2 LNK302的内部结构框图图3 LNK304-306的内部结构框图

1.2 主要特点

LNK302/LNK304-306的主要特点如下：

（1）高度集成化提供最少外部元件低成本Buck变换器解决方案。

（2）启动和操作电源直接从引脚D加入，在降压（Buck）和回扫（Flyback）变换器等拓扑中，不需要偏置电源电路。

（3）适用85～265V的全球交流供电线路。

（4）振荡器开关频率固定在66KHz，产生时钟（CLOCK）和最大占空因数（DC MAX）两种信号，频率抖动（jittering）有效减小EMI（～10dB），从而可使用很小的EMI滤波器。

（5）为短路和开路保护集成了自动重新启动电路，并且集成了热关闭（门限为130℃）保护电路。

（6）在115/230V下，自供电Buck拓扑仅消耗50/80mW的无载功率，在回扫拓扑中仅消耗7/12W的无载功率，符合能效标准，满足California能源指令（CEC）及能源之量和EU规范。

（7）在85～265V的AC输入线路下，输出电流范围为63~360mA，具体如表1所列：

2、基本电路拓扑及其特点

Link Switch-TN系列IC的基本电路拓扑及其特点如表2所列：

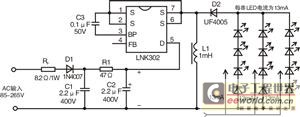

3、应用电路实例

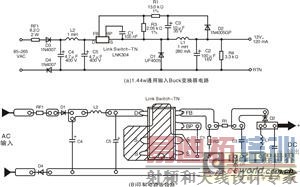

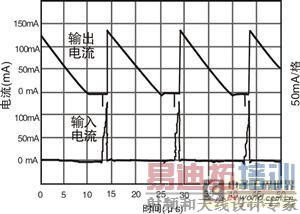

3.1 1.44W通用输入Buck变换器
