多回路隔离型DC/DC分布电源转换器

录入:edatop.com    点击:

FCS分布电源产品按照国家电力行业标准(DL)DL/T614-2007的相关规定设计生产,在UPS/FCS控制柜、直流屏、智能电表、三相多功能电能表、配电负荷检测仪、电力负荷控制终端、用电管理终端等电力行业仪器仪表RS232/485通讯接口抗浪涌防静电高隔离接口电源上广泛应用。产品也适用于给多路传感器、仪器仪表、变送器、数控设备、电力监控、医疗设备等需要多个分布电源安全隔离的场合。

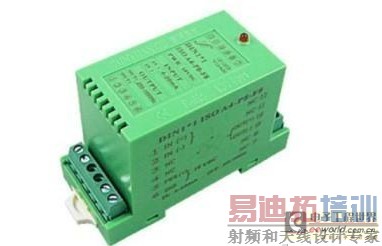

SunYuanDIN1X4VDH系列(一进四出)五隔离DIN35导轨安装电源分配器,是一种将单路电源电压经隔离、分配、升降压转换成四路相互隔离的DC-DC转换器。产品能适应输出端长时间超低功耗静态空载环境,四路输出可为一致或分别不同的直流电压。该产品具有输入/输出4KVAC隔离及输出通道间2KVAC隔离、±10%宽电压输入、防浪涌保护、8KV抗静电、自恢复过载和短路保护,稳压五隔离四输出功能。

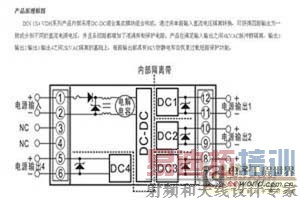

DIN1X4VDH系列产品内部采用DC-DC混合集成模块组合构成,通过将单路输入直流电压隔离转换,可获得四路输出为一致或分别不同的直流电源电压,并且各回路都增加了浪涌抑制保护电路。产品在满足输入输出之间4KVAC脉冲群隔离,输出1/输出2/输出3/输出4之间2KVAC隔离的基础上,每路输出都具有8KV防静电和自恢复过载短路保护功能,保护现场仪器设备免受浪涌冲击损坏,以保证工业现场用电安全可靠。

DIN1X4VDH系列产品按照国家电力行业标准(DL)DL/T614-2007的相关规定设计生产。在UPS/FCS控制柜、直流屏、智能电表、三相多功能电能表、配电负荷检测仪、电力负荷控制终端、用电管理终端等电力行业仪器仪表RS232/485通讯接口抗浪涌防静电高隔离接口电源上广泛应用。产品也适用于给多路传感器、仪器仪表、变送器、数控设备、电力监控、医疗设备等需要多个分布电源安全隔离的场合。能满足工业级宽温度、潮湿、震动等恶劣工作环境要求。

产品特点

●单路±10%宽电压范围输入,4路不共地隔离稳压输出

●输入/输出4KVAC隔离,各输出通道间2KVAC隔离

●电源输出精度:±2%(负载0-100%变化范围)

●输出端长时间超低功耗静态空载,8KV抗静电浪涌保护

●可持续短路保护,输出具有自恢复过载短路保护功能

●输入电压:3.3V/5V/9V/12V/15V/24VDC

●四路输出电压可为一致或不同的直流电压

●输出单电压或正负:3.3V/5V/9V/12V/15V/24VDC

●最大输出功率:整机输出功率8W,单路输出功率2W

●低成本、小体积标准DIN35导轨式安装

●工业级温度范围:-25℃~+70℃

典型应用

●多路无源型传感器隔离配电

●机柜机房电源隔离分配,保护仪器仪表

●多台相同或不同电源电压的仪器仪表供电

●传感器隔离配电方便通道间信号隔离采集

●浪涌静电防护,保护仪器仪表可靠运行

●电源地线干扰抑,提高设备抗干扰能力

●电力监控、医疗设备高隔离抗静电监控电源

●RS485接口抗浪涌防静电高隔离电源

●适用于多路输出,对品质要求较高的用户。

●仪器仪表,变送器,数控设备等需要多个分布电源隔离的场合
