三种高效可靠低成本的PFC逆变器方案

随着人类社会对绿色能源需求的扩大，逆变器设计成为了大势所趋，高效可靠的逆变系统对功率因数校正和电流谐波抑制提出了更高的要求。本文将介绍具有功率因数校正功能的3中常规逆变器构成方案详情（三级构成方案Ⅰ、三级构成方案Ⅱ和两级构成方案）。

　　1 现代逆变电源系统的组成和结构

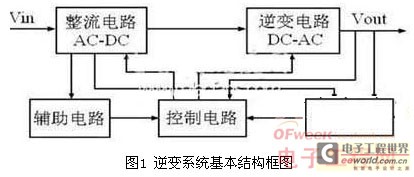

　　随着各行各业控制技术的发展和对操作性能要求的提高，许多行业的用电设备都不是直接使用通用交流电网提供的交流电作为电能源，而是通过各种形式对其进行变换，从而得到各自所需的电能形式。现代逆变系统就是一种通过整流和逆变组合电路，来实现逆变功能的电源系统。逆变系统除了整流电路和逆变电路外，还要有控制电路、保护电路和辅助电路等。现代逆变系统基本结构如图1所示。

　　现代逆变系统各部分功能如下：

　　1. 整流电路：整流电路就是利用整流开关器件，如半导体二极管、晶闸管(可控硅)和自关断开关器件等，将交流电变换为直流电。除此之外，整流电路还应具有抑制电流谐波和功率因数调整功能。

　　2. 逆变电路：逆变电路的功能是将直流电变换成交流电，即通过控制逆变电路的工作频率和输出时间比例，使逆变器的输出电压或电流的频率和幅值按照人们的意愿或设备工作的要求来灵活地变化。

　　3. 控制电路：控制电路的功能是按要求产生和调节一系列的控制脉冲来控制逆变开关管的导通和关断，从而配合逆变器主电路完成逆变功能。

　　4. 辅助电路：辅助电路的功能是将逆变器的输入电压变换成适合控制电路工作需要的直流电压。对于交流电网输入，可以采用工频降压、整流、线性稳压等方式，当然也可以采用DC-DC变换器。

　　5. 保护电路：保护电路要实现的功能主要包括：输入过压、欠压保护;输出过压、欠压保护;过载保护;过流和短路保护;过热保护等。

　　2 逆变电源系统功率因数及谐波干扰问题分析

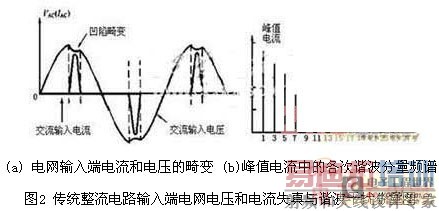

　　对于逆变器的整流环节(AC-DC)，传统的方法仍采用不控整流将通用交流电网提供的交流电经整流变换为直流。虽然不控整流器电路简单可靠，但它会从电网中吸取高峰值电流，使输入端电流和交流电压均发生畸变。也就是说，大量的电器设备自身的稳压电源，其输入前置级电路实际上是一个峰值检波器，在高压电容滤波器上的充电电压，使得整流器的导通角缩短三倍，电流脉冲成了非正弦波的窄脉冲，因而在电网输入端产生失真很大的谐波峰值干扰，如图2所示。

　　由此可见，大量整流电路的应用使电网供给严重畸变的非正弦电流，对此畸变的输入电流进行傅立叶分析，发现它不仅含有基波，还含有丰富的高次谐波分量。这些高次谐波倒流入电网，引起严重的谐波污染，使输入端功率因数下降，将造成巨大的浪费和严重危害。输入电流谐波的危害主要有：

　　(1)使电能的生产、传输和利用的效率降低，使得电器设备过热、产生振动和噪声并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。

　　(2)可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。

　　(3)使测量仪器产生附加谐波误差。常规的测量仪器是设计并工作在正弦电压、电流波形的，因此在测量正弦电压和电流时能保证其精度，但是这些仪表用于测量非正弦量时，会产生附加误差，影响测量精度。

　　(4)谐波还会引起继电保护和电动装置误动作，使电能计量出现混乱。
