新型电路通断检测器的设计方案

在实际生产生活当中，经常需要对线路的通断进行检测。常用的方法是用万用表的电阻档检测，简单实用但是有它的局限性。通常一支万用表的表笔只有1米左右，检测两端子之间的距离超过了两米就很难进行检测。如果被检测线中两端在不同的房间，那就只得采用其它的方法了。

一、工作原理

在电子制作经常会发现这样一个现象。我们用手碰功放电路的一个输入端时，由于人体杂波的原因，扬声器会有噪音产生。如果是这样，我们为什么不能用这个现象来检测电路的通断呢

首先我们在被测线路的一端给它输入一个音频信号。{只能是低频，不能是高频，如果频率过高会影响检测的正确率)如果电路无断路故障，这个音频信号会通过导线传到导线的另一端，我们再用音频放大器来检测，这时音频放大器会发出声音提示电路正常。反之电路出现断路故障则不会发出声音。

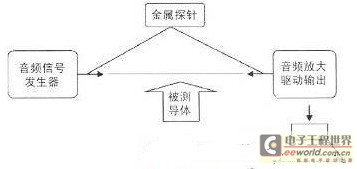

电路通断检测器工作原理图

这就是电路通断检测器的的工作原理。

二、电路图

电路通断检测器由两部分构成，音频信号发生器和音频信号放大器。

1、音频信号发生器

音频信号发生器主要由KD-9300构成，KD-9300系列音乐集成电路是一种大规模CMOS集成电路，内储一首世界名曲或流行歌曲，如生日快乐、洪湖水等，典型工作电压为1.5V-3V,触发一次内存曲循环一次。

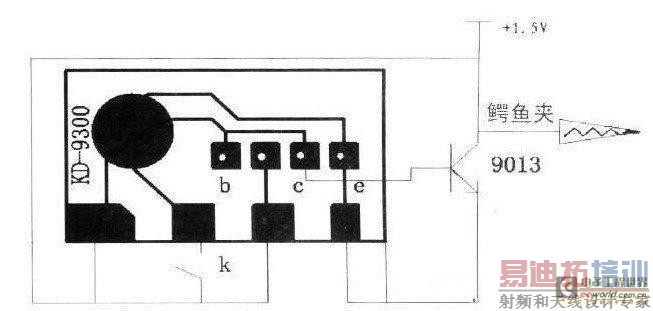

利用该芯片制成的音频信号发生电路如下图2所示：

利用该芯片制成的音频信号发生电路

音频信号发生器，外围元件少，只有一只三极管和一只开关，焊接时可将三极管直接焊在音乐芯片预留的孔上，然后从三极管集电极引出一根线路，用来连接鳄鱼夹，电源采用一节7号电池，平时电路电流极小，因而未设电源开关。当按下开关K时，电路被触发，三极管集电极便产生一个音频信号，通过鳄鱼夹输出。

2、音频信号放大输出器

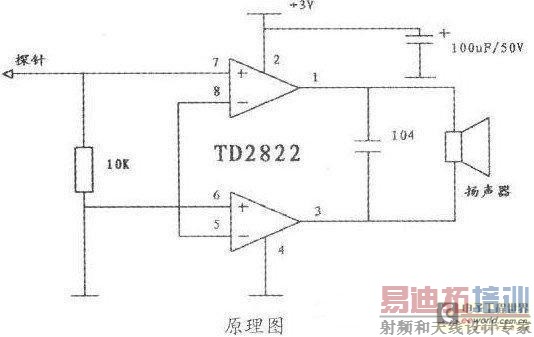

电路原理如图3所示，

音频信号通过探针被送入功率集成块TD2822,将微弱的音频信号进行放大，放大过后通过1、3脚输出，驱动扬声器发声。在这里扬声器体积要非常小。

所以建议用蜂鸣片来代替。不足的是代换过后的电路音质较差，声音失真严重，但我们这个电路对音质可以说没有要求。

三、元件的选择与安装

这个电路通断检测器对元件的要求并不高，所需的元件都可以从当地的电子市场买到。本人所提供的印制板仅供参考，原则只有一个那就是把通断检测器做成笔型，便于携带。

如果没有条件也可将元件直接焊在万用板上，效果也一样。这个电路通断检测器，不但原理简单制作也十分简单，只要焊接正确，无需调试便能成功。

最后将电路通断检测器的音频信号放大器装入一只用过的白板笔内，并固定好，从笔芯处引出探针。而音频信号发生器则可放置在一个80mmx25mm的自制小盒内，从小盒子的一端引出鳄鱼夹。装入电池，至此整个制作完成。

四、使用方法及注意事项

使用之前先按开关K,给音频信号发生器一个触发信号，以便它发出音频信号，然后用鳄鱼夹夹住线路的一端，最后用音频放大器的探针接触线路的另一端。如果电路无断路故障，那么音频信号发生器产生的音乐音频信号就会通过线路传输到线路的另一端，音频放大器接收到这个信号就会发出一段美妙的音乐来。反之如果电路存在断路故障，音频信号放大器不会发出音乐声音，或者只有微小的杂音。

特别注意的是，这个检测器对检测 100m以内的线路非常有效，操作正确的情况下，正确率可达100%.但如果被测线路超出了这个范围，或者是线路的绕行特别地复杂，它的正确率会有所下降，所以在实际的使用当中应当注意。

在制作音频信号放大器时，应当将电路的接地端引出，做在外壳上，使用时与人的手接触，这样可以提高扬声器的音量，从而使检测器灵敏度增加。
