基于ISL8216M的高压大电流功率模块解决方案

ISL8216M可以拿来即用，只需要ISL8216M/输入和输出电容器和一个电阻来设置输出电压，就可以具有一个完整的高电压电源设计。

ISL8216M有一个热增强的，紧凑的(15mm×15mm×3.6mm)，模压树脂高密度阵列(HDA)封装，它可以满负荷运行，而无需无散热片或风扇。该封装适用于自动化装配(采用标准的表面贴装设备)。少量的外部元件减少了PCB的尺寸，只有一个组件层和一个简单的接地层。

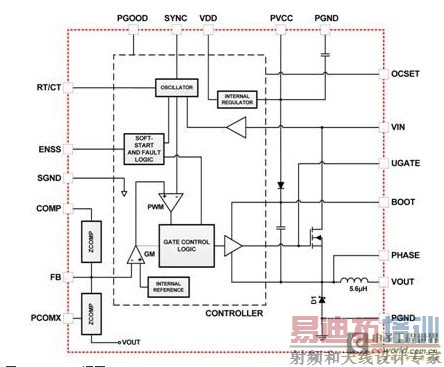

图1 ISL8216M框图

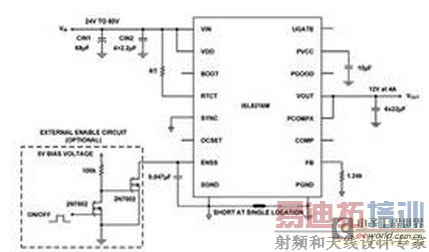

图2 ISL8216M应用电路：输入24V~80V,输出12V/4A

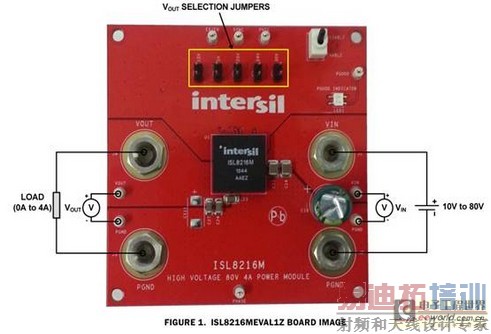

图3 评估板ISL8216MEVAL1Z外形图

ISL8216M 主要特性

　完整的开关模式电源(一个封装)

　宽输入电压范围：10V~80V

　输出电流4A

　可编程软启动

　同步和频率可调，200kHz~600kHz

　单电阻设置VOUT +2.5 V~+30 V

　设定点精度±1.5%

　可编程过电流保护

　符合RoHS(有保留)

　面积小，低尺寸(15mm×15mm×3.6mm)

ISL8216M 应用

　服务器

　 48V电信和数据通信应用

　 12V和42V汽车和工业设备

　分布式电源转换器及负载点的(POL)调节

　通用降压型DC/ DC

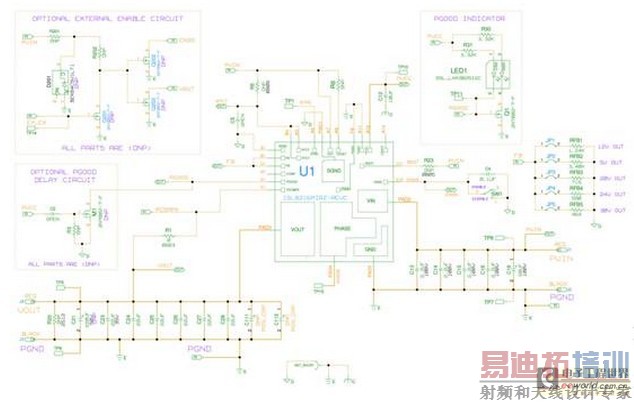

图4 评估板ISL8216MEVAL1Z电路图

评估板ISL8216MEVAL1Z

ISL8216MEVAL1Z为ISL8216M提供了一个评估平台。输入电压范围是10V~80V,输出电压被预设为五个选项，分别是5V、12V、20V、24V和30V.从2.5V~30V范围内的任何其他输出电压可以由单个电阻设置。
